Гидрострелка — одно из самых спорных устройств в бытовом отоплении. Одни монтажники ставят её в каждую систему, другие считают пустой тратой денег. На форумах по теме ОВК вопрос «нужна ли гидрострелка» стабильно вызывает многостраничные дискуссии. Истина, как обычно, посередине: гидравлический разделитель — это не универсальное решение, а инструмент для конкретных задач.
В этой статье разберём, что такое гидрострелка, как она устроена внутри, в каких ситуациях без неё не обойтись, а когда она только увеличит смету. Отдельно рассмотрим расчёт, схемы подключения и связь с автоматикой управления котлом.
Что такое гидрострелка простыми словами
Гидрострелка (гидравлический разделитель, гидроразделитель, «бутылка») — это вертикальная ёмкость из стальной трубы большого диаметра, которая устанавливается между котлом и контурами отопления. Её задача — разделить котловой контур и контуры потребителей тепла, сделав их гидравлически независимыми друг от друга.
Представьте перекрёсток с круговым движением. Машины (теплоноситель) заезжают на кольцо с разных направлений и разъезжаются по своим маршрутам, не мешая друг другу. Гидрострелка работает по тому же принципу: котёл качает теплоноситель через свой насос с одной скоростью, а контуры радиаторов, тёплого пола и бойлера забирают его через свои насосы — каждый в нужном объёме. Никто никому не мешает.
Другие названия, которые можно встретить в каталогах и на форумах: гидравлическая стрелка, термогидравлический разделитель, безнапорный коллектор, гидродинамический терморазделитель. Всё это — одно и то же устройство.

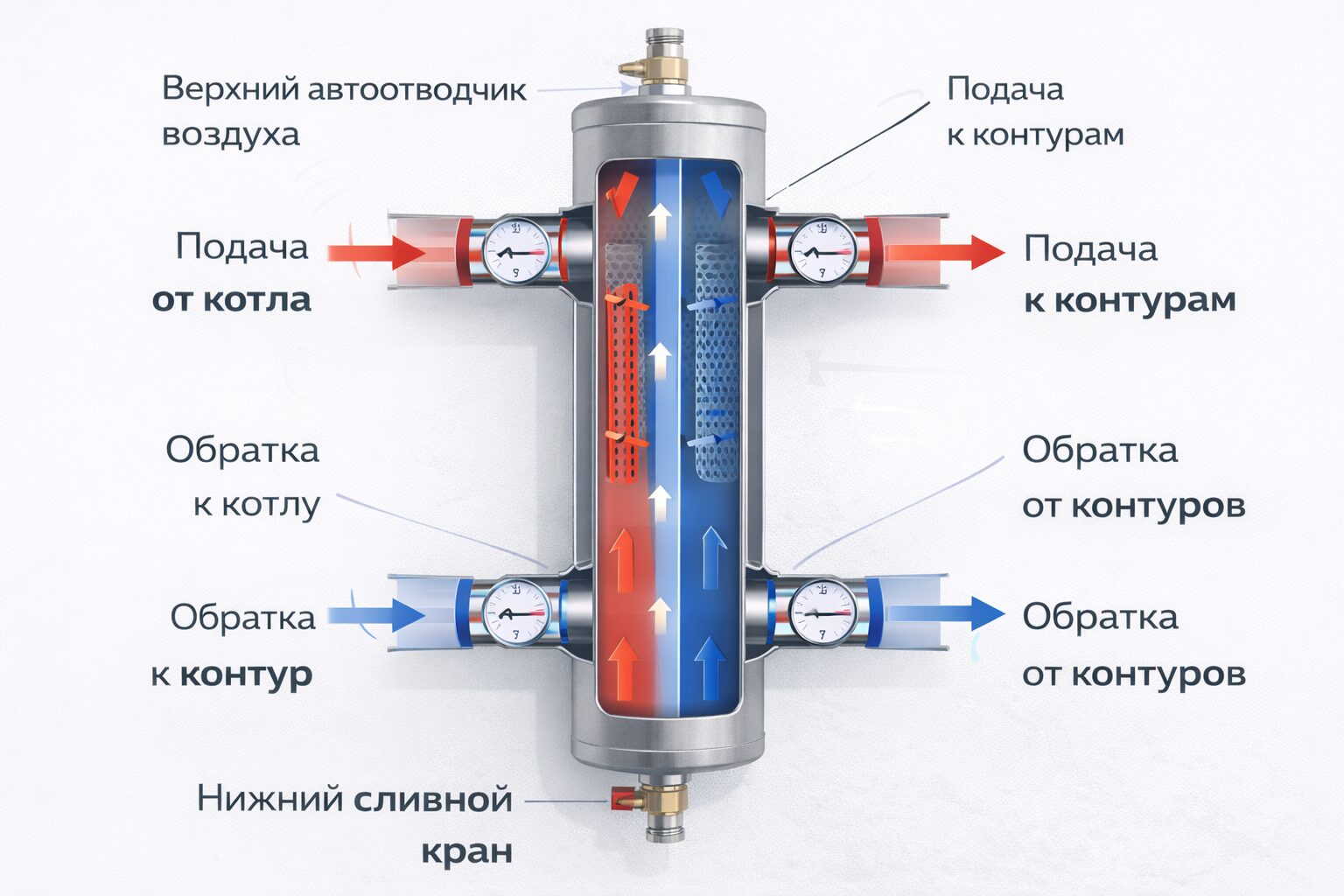

Устройство гидрострелки в разрезе
Конструктивно гидрострелка — предельно простое устройство. Это полая вертикальная труба (или ёмкость прямоугольного сечения) с заваренными торцами и четырьмя (или более) патрубками:
- Два верхних патрубка — подача горячего теплоносителя: вход от котла и выход к контурам отопления
- Два нижних патрубка — обратка: вход от контуров и выход к котлу
Дополнительные элементы, которые часто присутствуют в конструкции:
- Автоматический воздухоотводчик — устанавливается сверху. За счёт низкой скорости потока в гидрострелке пузырьки воздуха поднимаются вверх и удаляются
- Сливной кран с грязевиком — внизу. Шлам и частицы ржавчины оседают на дно и периодически сливаются
- Сепараторные сетки — перфорированные пластины внутри, улучшающие деаэрацию и фильтрацию (есть не во всех моделях)
- Магнитный уловитель — собирает металлические частицы (в продвинутых моделях, например Meibes)
- Термометры на патрубках — для контроля температуры подачи и обратки
- Теплоизоляционный кожух — снижает теплопотери (поставляется отдельно или в комплекте)
Ключевой принцип: диаметр корпуса гидрострелки значительно больше диаметра подводящих труб. За счёт этого скорость теплоносителя внутри падает до 0,1–0,2 м/с — практически «стоячая вода». Именно низкая скорость обеспечивает зону пониженного гидравлического сопротивления и все полезные свойства устройства.

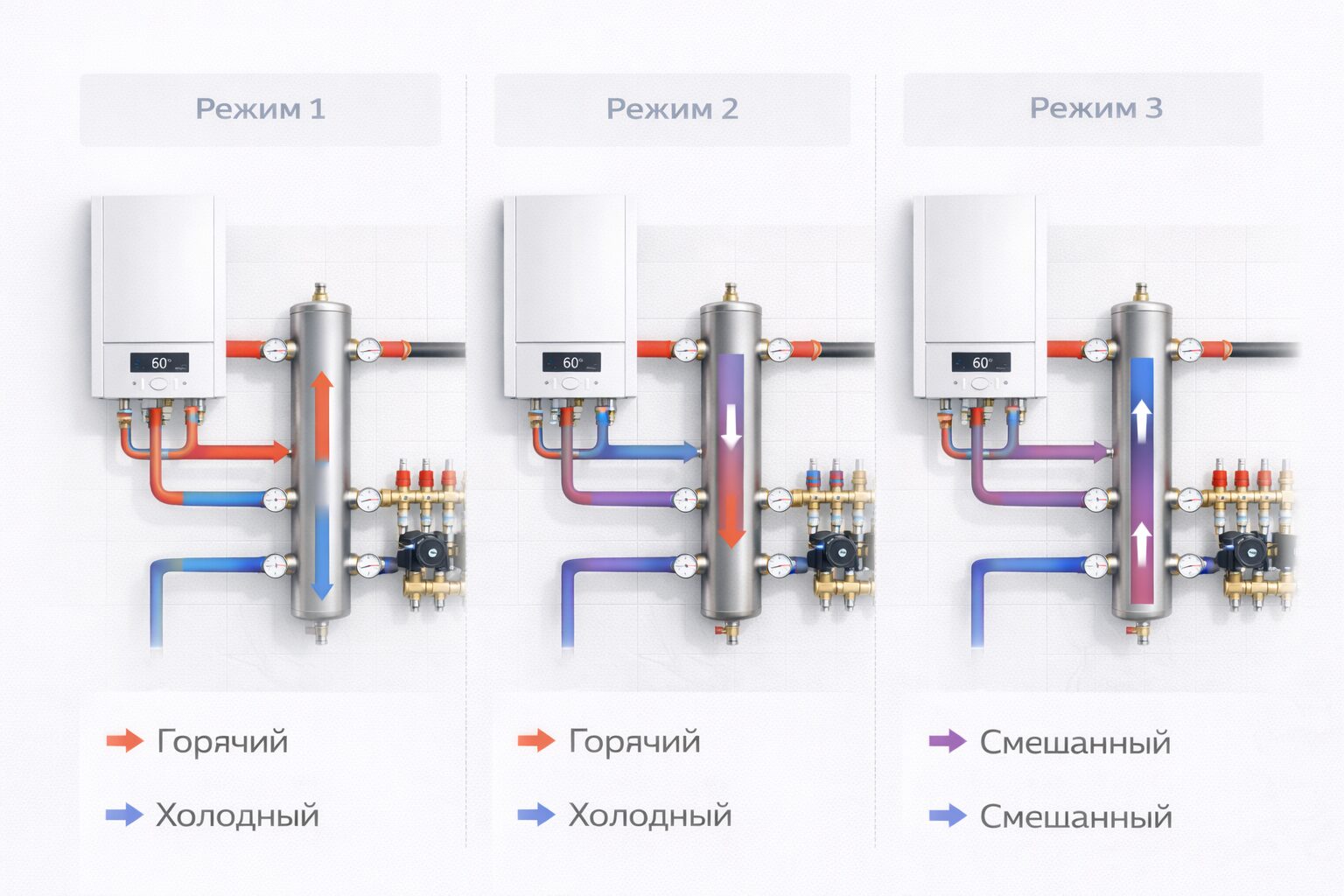

Принцип работы гидрострелки — 3 режима
Гидравлический разделитель может работать в трёх режимах в зависимости от соотношения расходов котлового контура и контуров потребителей.
Режим 1: Расход котла = расход контуров (идеальный баланс)
Котловой насос подаёт ровно столько теплоносителя, сколько забирают все контуры отопления. Вертикального движения в гидрострелке практически нет — теплоноситель проходит «насквозь» от подачи к подаче и от обратки к обратке. На практике такой режим возникает очень редко и длится считанные минуты — как только термоголовка на одном радиаторе закроется, баланс нарушится.
Режим 2: Расход котла > расхода контуров (подмес в подачу)
Наиболее частый и правильный режим работы. Котловой насос подобран с небольшим запасом и подаёт чуть больше, чем потребляют контуры. Излишек горячего теплоносителя через гидрострелку возвращается в обратку котла, подмешиваясь к холодной обратке. Результат: минимальный перепад температур на котле (защита теплообменника от термоударов), а контуры получают ровно столько, сколько им нужно.
Режим 3: Расход котла < расхода контуров (подмес в обратку)
Контуры потребляют больше, чем даёт котёл. Недостающий объём насосы контуров «подсасывают» из обратки через гидрострелку — холодная вода подмешивается к горячей подаче. Температура на входе в контуры снижается. Такой режим возникает, когда один из котлов в каскаде выключается, или если насосы контуров подобраны с избыточной производительностью. Это штатная ситуация, но длительная работа в таком режиме снижает эффективность отопления.
Для чего нужна гидрострелка — когда ставить обязательно
Гидрострелка нужна не всегда. Вот конкретные ситуации, когда без неё действительно не обойтись:
1. Несколько контуров отопления с собственными насосами. Радиаторы, тёплый пол, бойлер косвенного нагрева — у каждого свой циркуляционный насос с разной производительностью. Без гидрострелки насосы «воюют» друг с другом: более мощный передавливает слабый, один контур перегревается, другой недогревается. Гидрострелка делает контуры независимыми — каждый насос работает только на свой участок.
2. Два и более котла, работающих в каскаде. Газовый + твёрдотопливный, основной + резервный — у каждого свой насос. При выключении одного котла его насос останавливается, расход в системе резко меняется. Гидрострелка компенсирует этот перепад, не давая «обратке» влиять на работающий котёл.
3. Котлы мощностью от 35–50 кВт. Производители Baxi, Buderus, Vaillant и другие прямо требуют установку гидрострелки для постановки котла на гарантию при мощности от 35–50 кВт (порог зависит от бренда). Сервисный инженер при первом запуске проверяет: «Гидрострелка стоит?» — и если нет, гарантия может быть аннулирована.
4. Котлы с чугунным теплообменником. Чугун не терпит резких перепадов температуры (термоударов). Если холодная обратка (30–35°C) ударит в горячий теплообменник (70–80°C), чугун может треснуть. Гидрострелка подмешивает горячую воду в обратку, сглаживая перепад.
5. Система с переменным расходом (термоголовки, зональное управление). Когда автоматика закрывает одни контуры и открывает другие — расход теплоносителя постоянно меняется. Настроить гидравлику без разделителя в таком случае практически невозможно.
Когда гидрострелка НЕ нужна
Не менее важно понимать, когда гидрострелка — лишняя трата денег:
- Один котёл + один контур радиаторов — нет конфликта насосов, нечего разделять
- Один котёл + до 2–3 контуров с малой разницей расходов — проще и дешевле решить вопрос балансировочными клапанами
- Настенный котёл со встроенным насосом + бойлер с приоритетом — контроллер котла сам переключает между контурами, одновременной работы нет
- Система с одним общим насосом — гидрострелка не имеет смысла, если в системе один насос
Честный совет: если монтажник настаивает на гидрострелке в системе с одним настенным котлом на 24 кВт и двумя контурами (радиаторы + тёплый пол), стоит спросить, зачем. Скорее всего, проблема решается правильным подбором насосов и балансировкой системы — это дешевле и проще.

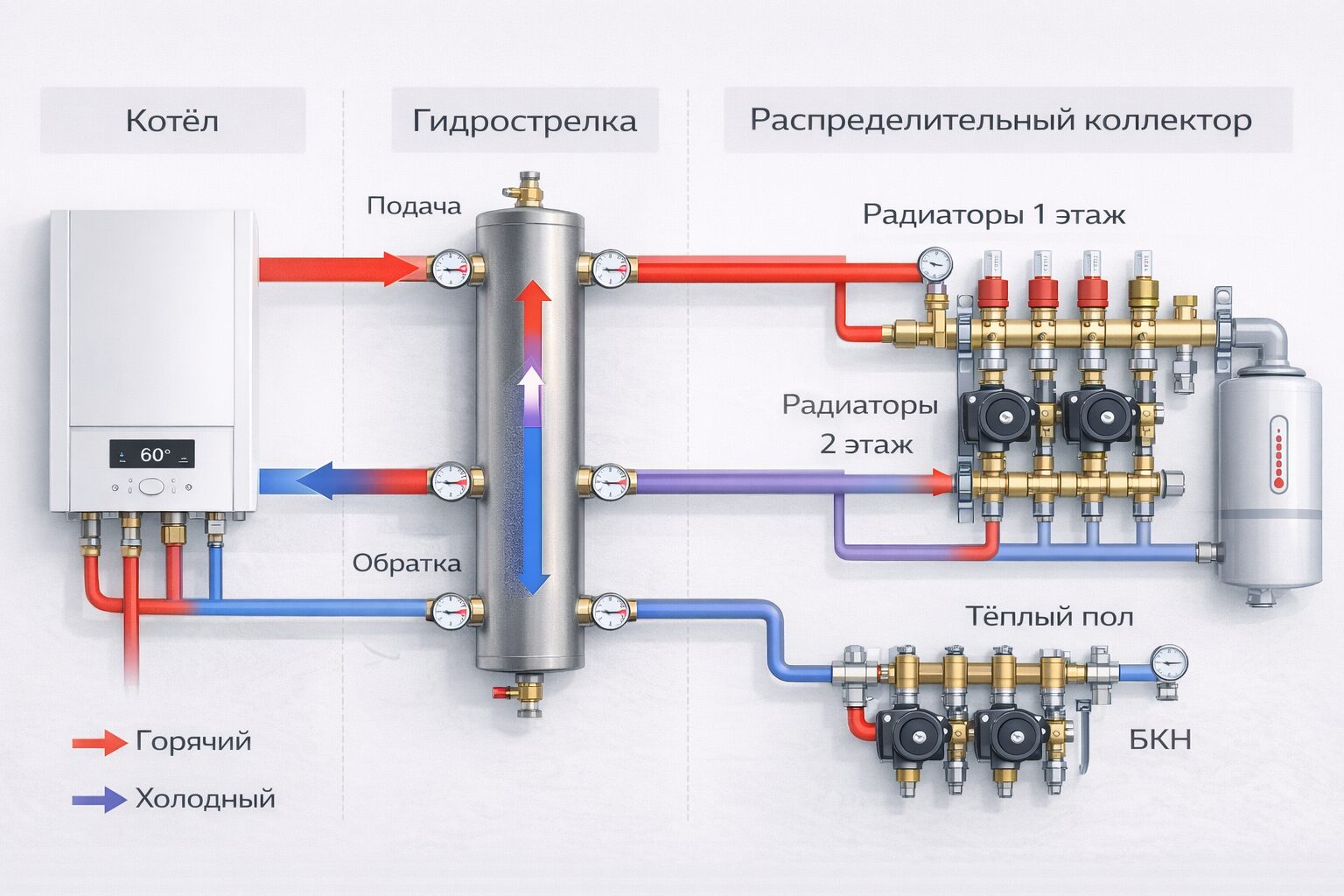

Гидрострелка с коллектором — как это работает вместе
В реальных системах гидрострелка почти никогда не стоит одна — рядом всегда установлен распределительный коллектор (гребёнка). Это два параллельных коллектора: подающий и обратный, с отводами для каждого контура отопления.
Схема работы: котёл → гидрострелка → коллектор → контуры (радиаторы, тёплый пол, бойлер). Гидрострелка разделяет котловой и потребительские контуры по давлению, а коллектор распределяет теплоноситель по отдельным веткам.
На рынке широко представлены компланарные модели — гидрострелка и коллектор совмещены в одном корпусе. Популярные производители: Север (серии М, Т, Компакт), Meibes (MHK, MeiFlow), Gidruss (BMF, BM). Такие устройства экономят место в котельной и упрощают монтаж.
Расчёт гидрострелки — как подобрать по мощности котла
Главный параметр — внутренний диаметр корпуса. Он рассчитывается так, чтобы скорость вертикального потока внутри не превышала 0,1–0,2 м/с. Есть две основные формулы:
Формула 1 — по расходу теплоносителя:
D = 18,8 × √(G / W)
Где D — диаметр гидрострелки (мм), G — расход теплоносителя (м³/ч), W — скорость вертикального потока (м/с, рекомендуется 0,1–0,2).
Формула 2 — по мощности котла:
D = 18,8 × √( P / (W × ΔT) )
Где P — мощность котла (кВт), W — скорость потока (м/с), ΔT — разница температур подачи и обратки (обычно 10–20°C).
Пример: котёл 40 кВт, ΔT = 15°C, W = 0,15 м/с. D = 18,8 × √(40 / (0,15 × 15)) = 18,8 × √(17,8) ≈ 18,8 × 4,22 ≈ 79 мм. Ближайшая стандартная труба — DN80.
Пропорции гидрострелки определяют по «правилу трёх диаметров»: расстояние между патрубками подачи и обратки = 3×D, длина корпуса = 6×D (или 3×D сверху и снизу от патрубков до заглушек). Диаметр патрубков = D/3.
| Мощность котла | Диаметр гидрострелки (при ΔT=15°C) | Готовые модели (пример) |
|---|---|---|
| До 24 кВт | DN50 (50 мм) | Север-60, Gidruss BM-60 |
| 25–50 кВт | DN65–DN80 | Север-80, Meibes MHK 25 |
| 50–100 кВт | DN100 | Север-100, Gidruss BM-100 |
| 100–200 кВт | DN125–DN150 | Meibes MHK 32, на заказ |
Схемы подключения гидрострелки

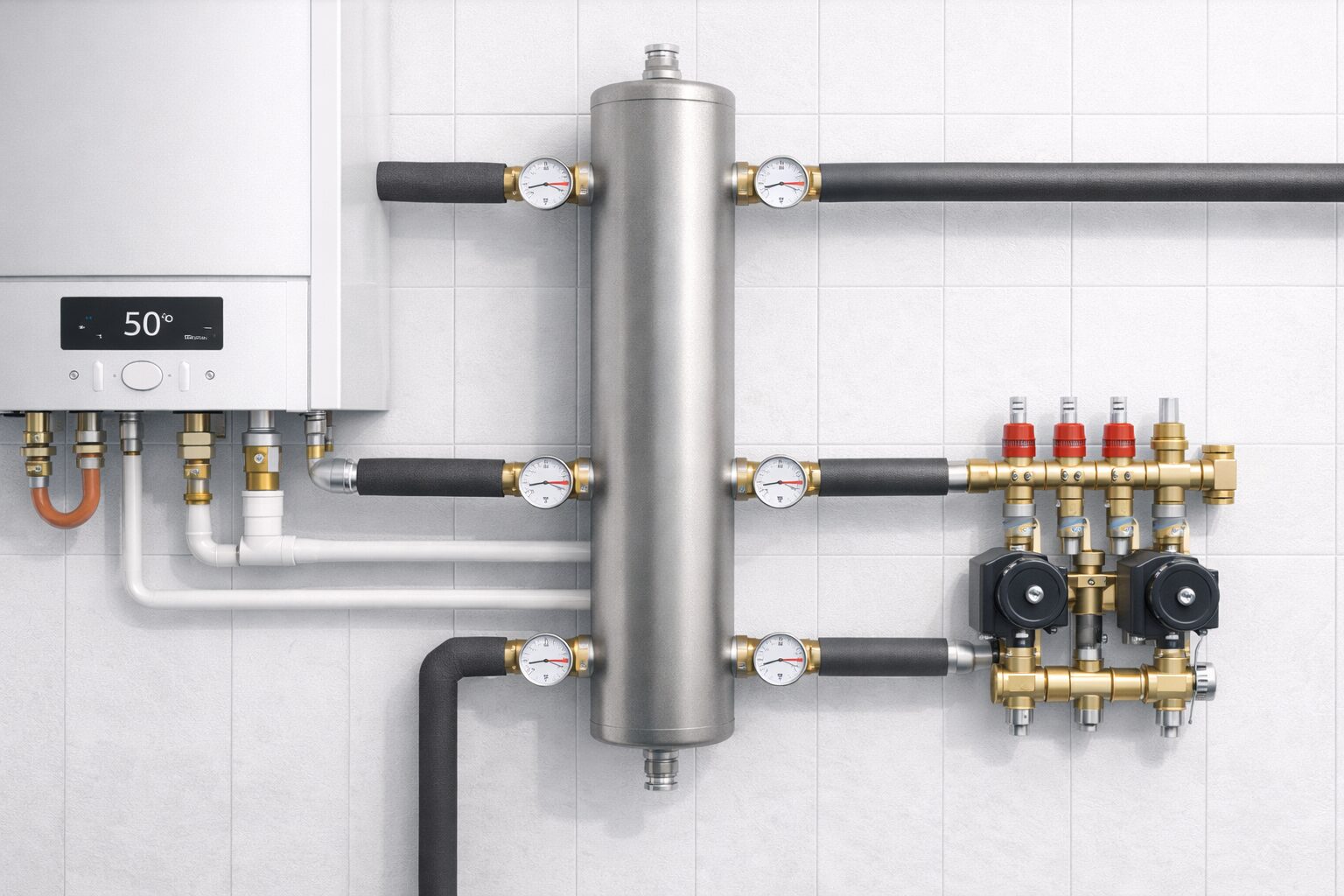

Базовая схема: один котёл + коллектор
Самая распространённая схема для домов от 150 м² с 3+ контурами. Котёл (настенный или напольный) подключён к гидрострелке, от неё — к распределительному коллектору. Каждый контур отопления имеет свой циркуляционный насос, запорную арматуру и балансировочный клапан.
Два котла в каскаде
Газовый + твёрдотопливный или основной + резервный. Оба котла подключены к гидрострелке со стороны подачи и обратки. Каждый имеет свой насос и обратный клапан (чтобы при выключении одного котла через него не шёл паразитный проток). Гидрострелка обеспечивает: стабильный расход для каждого котла, защиту от термоударов, возможность поочерёдной работы.

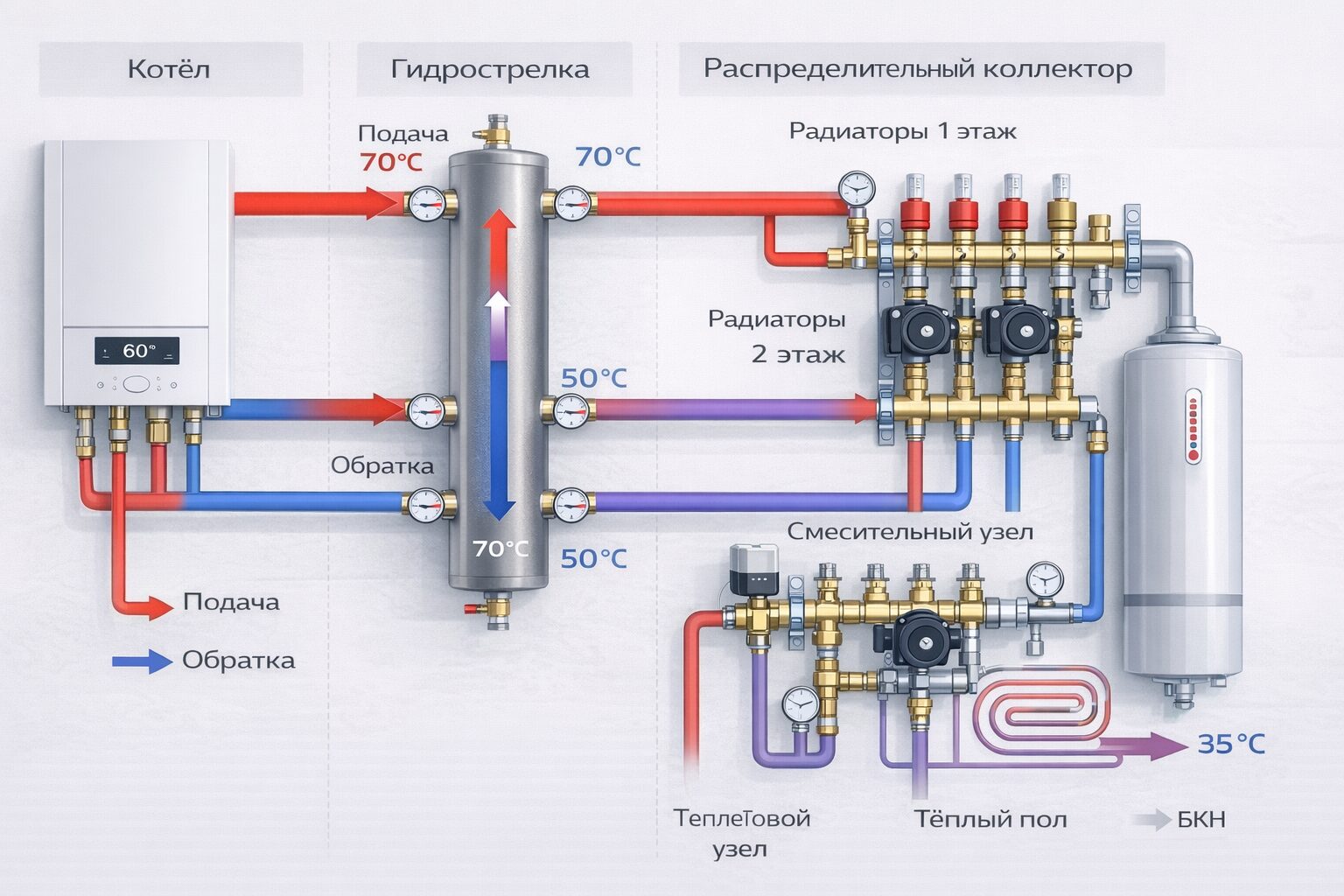

Гидрострелка + тёплый пол + радиаторы + бойлер
Типичная схема для коттеджа: котёл → гидрострелка → коллектор на 3–4 контура. Контур 1 — радиаторы 1-го этажа (насос + балансировочный клапан). Контур 2 — радиаторы 2-го этажа. Контур 3 — тёплый пол (через смесительный узел, снижающий температуру до 35–45°C). Контур 4 — бойлер косвенного нагрева (с приоритетом — включается первым при падении температуры ГВС).
Гидрострелка и автоматика: связь, о которой не пишут
Это раздел, который вы не найдёте в типовых статьях про гидрострелку. А зря — именно автоматика определяет, насколько эффективно будет работать вся система с гидроразделителем.
Проблема: гидрострелка разделяет контуры гидравлически, но не управляет температурой. Без автоматики система работает «вслепую» — котёл греет на максимум, насосы качают на полную, а балансировка зависит от ручных настроек. Перетоп, перерасход газа, некомфортная температура — всё это возможно даже с идеально подобранной гидрострелкой.
Решение: OpenTherm-термостат + зональное управление. Вот что даёт автоматика поверх гидрострелки:
- Плавная модуляция мощности котла через OpenTherm — котёл подаёт ровно столько тепла, сколько нужно контурам. Нет избыточного расхода через гидрострелку → третий режим (подмес холодного) возникает реже
- Погодозависимое управление — наружный датчик корректирует температуру подачи заранее. При потеплении мощность снижается до того, как дом перегреется
- Зональные термостаты — управляют насосами отдельных контуров. Контроллер знает, какие контуры активны, и адаптирует работу котла
- Удалённый мониторинг — через Wi-Fi видны температуры на всех контурах, давление, коды ошибок котла. Можно отследить, в каком режиме работает гидрострелка
Итог: гидрострелка — это «железо», которое разделяет потоки. Автоматика — это «мозги», которые управляют этими потоками. Максимальная эффективность достигается, когда оба элемента работают вместе. Подробнее о возможностях — в статье «Автоматизация отопления частного дома».
Гидрострелка своими руками — стоит ли делать
Изготовить гидрострелку самостоятельно несложно, если есть навыки сварки. По сути, это стальная труба DN50–DN100 с заваренными торцами и вваренными патрубками. Материал — сталь 3 или 09Г2С толщиной 3–4 мм. Внутри зачищается от окалины, снаружи грунтуется и красится термостойкой краской.
Но есть нюансы:
- Самодельная гидрострелка не имеет сертификата — могут быть проблемы с гарантией котла
- Нет заводского антикоррозийного покрытия — быстрее ржавеет изнутри
- Нет теплоизоляции (нужно докупать)
- Экономия — 3 000–8 000 ₽ при стоимости готового изделия 5 000–15 000 ₽
Для системы мощностью до 50 кВт готовые гидрострелки (Север, Gidruss, Stout) стоят от 4 000 до 12 000 ₽. При стоимости всей котельной в 150 000–300 000 ₽ экономия на самоделке сомнительна. Для систем от 100 кВт, где заводские стрелки стоят от 20 000 ₽ — самостоятельное изготовление оправдано.

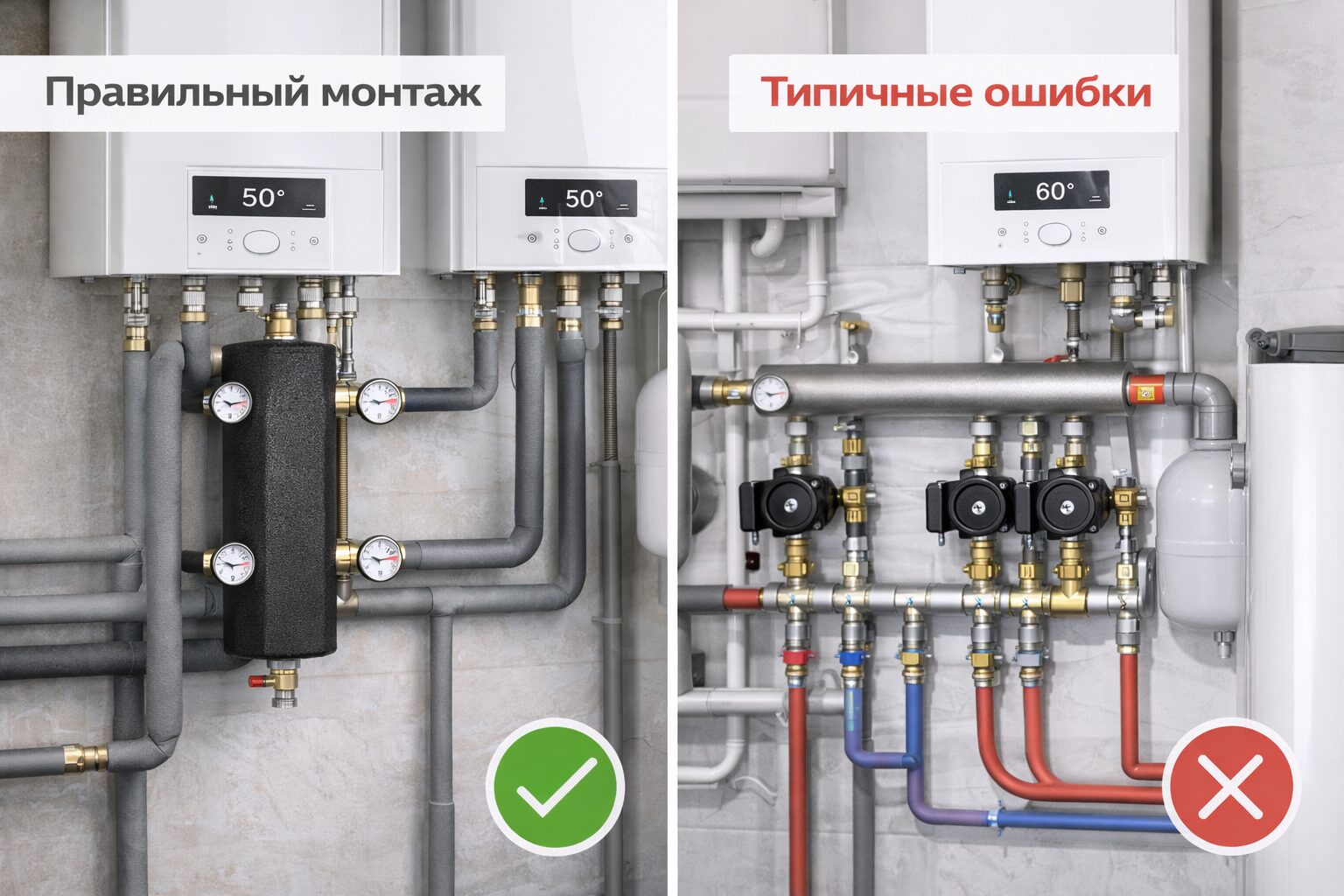

Типичные ошибки при установке гидрострелки
- Гидрострелка «для галочки» в простой системе. Один котёл 24 кВт, два контура — гидрострелка не нужна. Деньги лучше вложить в хороший комнатный термостат.
- Неправильный расчёт диаметра. Слишком маленькая стрелка не обеспечит разделение потоков. Слишком большая — увеличит объём теплоносителя и время выхода на рабочий режим.
- Горизонтальная установка без крайней необходимости. Вертикальная установка обеспечивает естественную конвекцию, удаление воздуха вверх и осаждение шлама вниз. Горизонтально — только если нет места.
- Нет автоотводчика воздуха сверху. Одна из главных функций гидрострелки — деаэрация. Без воздухоотводчика она теряет смысл.
- Нет сливного крана снизу. Шлам копится, но не удаляется. Через пару лет — забитые теплообменники и снижение теплоотдачи.
- Подключение без коллектора. Гидрострелка разделяет котёл и потребителей, а коллектор — распределяет по контурам. Без коллектора гидрострелка теряет большую часть смысла.
- Отсутствие теплоизоляции. Неизолированная стрелка — источник теплопотерь в котельной. Кожух из вспененного полиэтилена или пенополистирола обязателен.
Часто задаваемые вопросы
Для чего нужна гидрострелка в системе отопления частного дома?
Гидрострелка нужна для гидравлического разделения котлового контура и контуров потребителей тепла. Она обеспечивает независимую работу нескольких циркуляционных насосов в системе, предотвращает их взаимное влияние, защищает теплообменник котла от термоударов и выполняет функции воздухоотводчика и грязевика. Устанавливается в системах с 3 и более контурами, при наличии двух и более котлов или при мощности котла от 35–50 кВт.
Как работает гидрострелка в системе отопления?
Гидрострелка работает за счёт большого внутреннего диаметра, который создаёт зону пониженного гидравлического сопротивления. Котловой насос и насосы контуров отопления работают независимо друг от друга. Если расход котла больше расхода контуров — излишек горячей воды возвращается в обратку (нормальный режим). Если расход контуров больше — недостающий объём подмешивается из обратки. Скорость потока внутри стрелки — всего 0,1–0,2 м/с, что обеспечивает деаэрацию и осаждение шлама.
Как рассчитать гидрострелку по мощности котла?
Диаметр гидрострелки рассчитывается по формуле: D = 18,8 × √(P / (W × ΔT)), где P — мощность котла в кВт, W — скорость потока (0,1–0,2 м/с), ΔT — разница температур подачи и обратки (обычно 10–20°C). Например, для котла 40 кВт при ΔT=15°C и W=0,15 м/с диаметр составит около 79 мм (ближайший стандарт — DN80). Высота и расстояния между патрубками определяются по правилу трёх диаметров.
Чем отличается гидрострелка от коллектора?
Гидрострелка и коллектор выполняют разные задачи. Гидрострелка — это вертикальная ёмкость, которая разделяет котловой контур и контуры потребителей по давлению, создавая зону с минимальным гидравлическим сопротивлением. Коллектор (гребёнка) — это распределитель с несколькими отводами, который разводит теплоноситель по отдельным контурам. В системе они работают вместе: котёл → гидрострелка → коллектор → контуры. Существуют совмещённые модели (компланарные), где оба устройства объединены в одном корпусе.
Нужна ли гидрострелка, если в системе один котёл и два контура?
В большинстве случаев — нет. Для системы с одним настенным котлом до 35 кВт и двумя контурами (например, радиаторы и тёплый пол) гидрострелка не обязательна. Гидравлику можно сбалансировать с помощью балансировочных клапанов и правильного подбора насосов. Гидрострелка становится необходимой при 3 и более контурах с отдельными насосами, при наличии двух котлов или при мощности от 35–50 кВт (требование производителей для сохранения гарантии).
Можно ли сделать гидрострелку своими руками?
Да, при наличии навыков сварки. Гидрострелка изготавливается из стальной трубы диаметром DN50–DN100 с заваренными торцами и вваренными патрубками. Материал — сталь 3 или 09Г2С толщиной 3–4 мм. Однако самодельная стрелка не имеет сертификата (возможны проблемы с гарантией котла), не имеет заводского антикоррозийного покрытия и теплоизоляции. При стоимости готовых моделей от 4 000 до 12 000 рублей для систем до 50 кВт экономия на самоделке минимальна.
Итог: когда ставить гидрострелку
Подведём краткий чек-лист:
| Ситуация | Гидрострелка |
|---|---|
| Один котёл, 1–2 контура, мощность до 35 кВт | Не нужна |
| Один котёл, 3+ контура с отдельными насосами | Нужна |
| Два и более котла (каскад) | Обязательна |
| Котёл мощностью от 35–50 кВт | Обязательна (требование производителя) |
| Котёл с чугунным теплообменником | Обязательна (защита от термоудара) |
| Зональное управление с частым переключением контуров | Рекомендуется |
Правильно подобранная гидрострелка + коллектор + OpenTherm-управление — это основа надёжной, экономичной и комфортной системы отопления для дома от 150 м².
