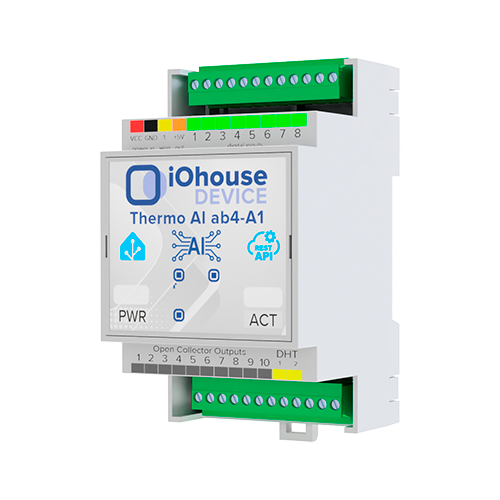

Задавайте температуру и расписания для помещений. Контроллер АБ4 управляет подключённым отопительным оборудованием и продолжает регулировать отопление при отключении интернета.
от 21 900 ₽ за контроллер
Ответьте на несколько вопросов об отоплении. Подготовим запрос на подбор комплекта — неизвестные детали можно пропустить. Датчики, питание, реле и монтаж рассчитываются отдельно.
Уже знаете нужное исполнение? АБ4 в каталоге · Монтажникам и проектировщикам
Включение котла через сухой контакт промежуточного реле, управление загрузкой бойлера косвенного нагрева и насосами.
Для совместимых котлов доступно управление по OpenTherm. Совместимость зависит от модели котла.
Отдельное регулирование помещений через термоголовки, приводы и смесительные узлы. Можно объединить радиаторы и пол в одной системе управления.
Датчики и исполнительные устройства выбираются по схеме отопления.
Предусмотрены типы устройств для трёхскоростных вентиляторов, внутрипольных конвекторов и тепловентиляторов.
Способ подключения зависит от двигателя, клапана и управляющего интерфейса оборудования.
При подборе проверьте совместимость котла и приводов, а также количество выходов для вашей схемы отопления. Поддерживаемое оборудование и характеристики АБ4.
Вы выбираете температуру и режимы. Контроллер регулирует подключённые зоны по показаниям датчиков.
Thermozone AI анализирует изменение температуры и отклик на нагрев. По мере накопления истории корректирует управление и заранее снижает запрос мощности при приближении к цели.
При отключении интернета регулирование и расписания продолжают выполняться на АБ4. Для активации лицензии, обновлений, подгрузки оформления интерфейса и удалённых сервисов нужен интернет.

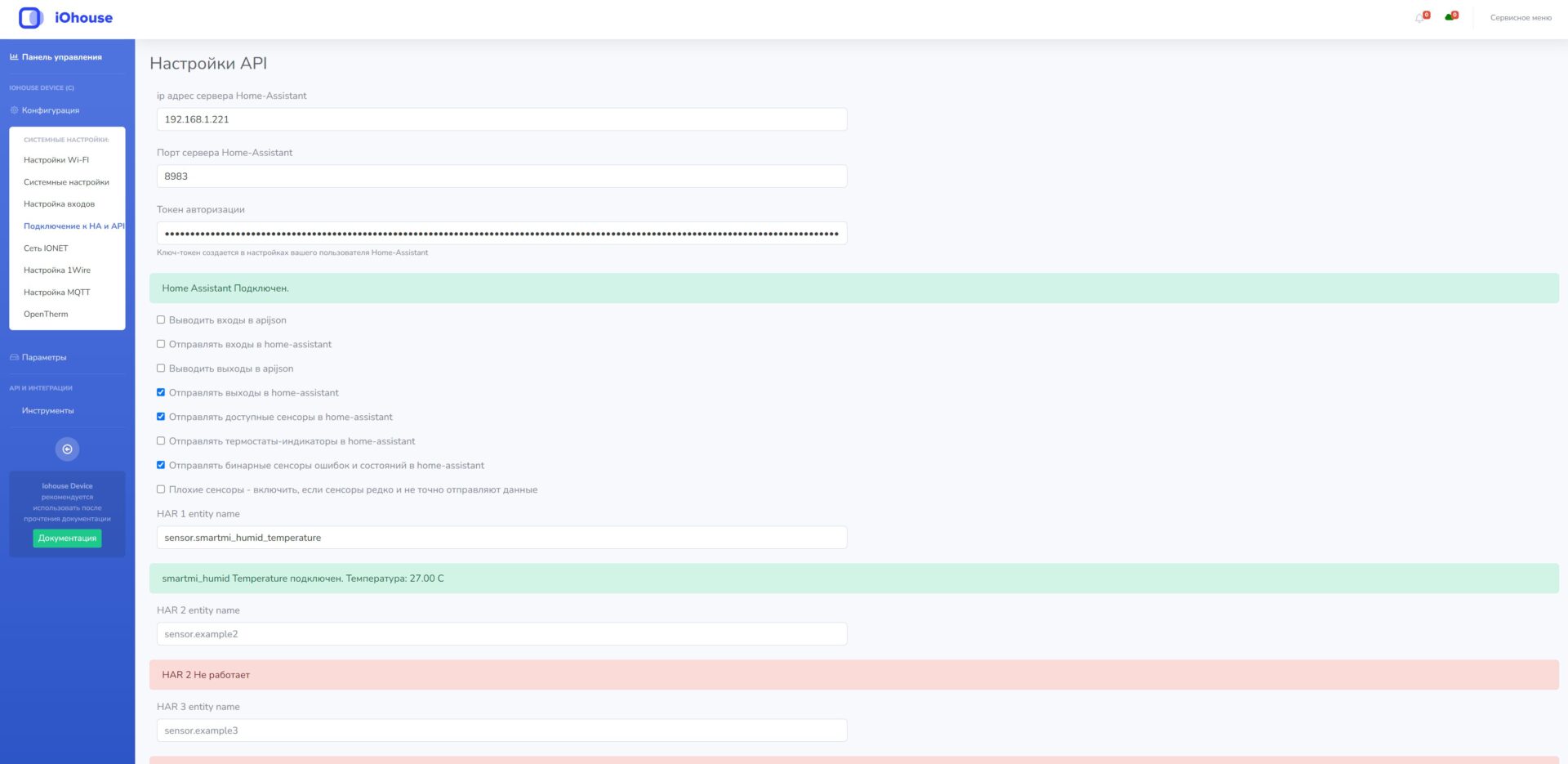

Есть интеграция с Home Assistant, MQTT-датчики и локальный HTTP API. Внешние датчики и сетевые функции требуют настройки соответствующих подключений.

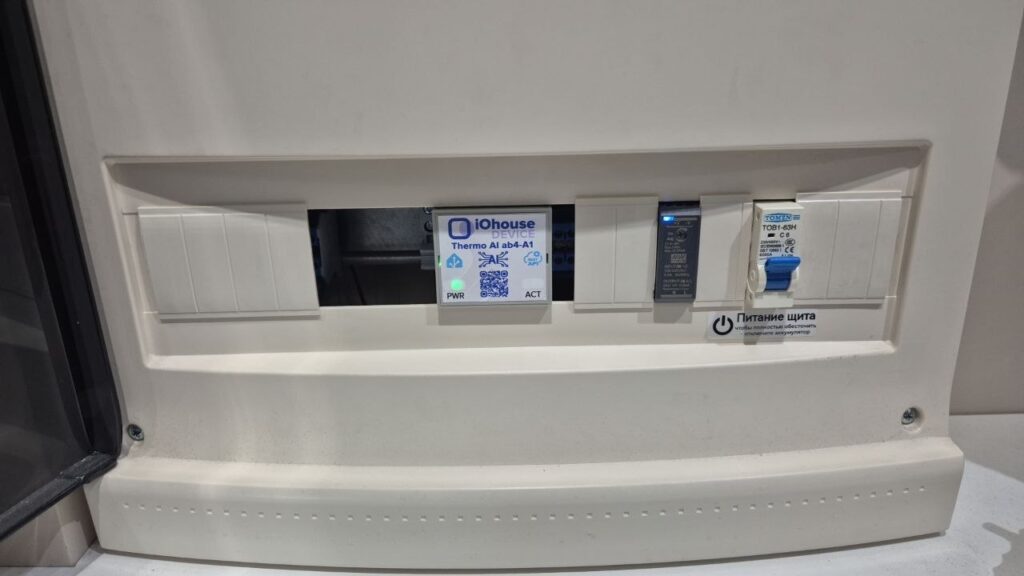

Квартира · 84 м²

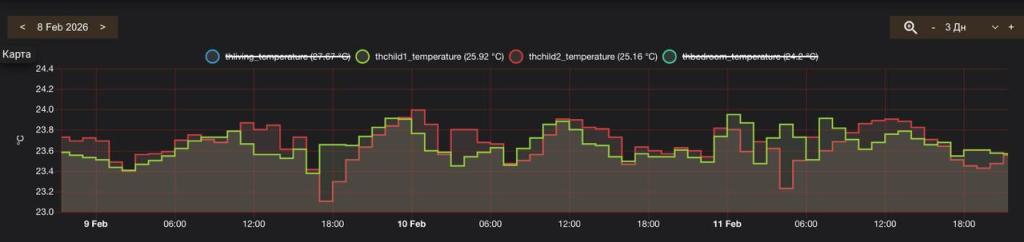

В квартире с центральным отоплением АБ4 управляет термоголовками коллектора. Home Assistant используется для задания температуры и наблюдения; регулирование выполняет контроллер.
По отзыву владельца, ручная калибровка под каждую комнату не потребовалась.

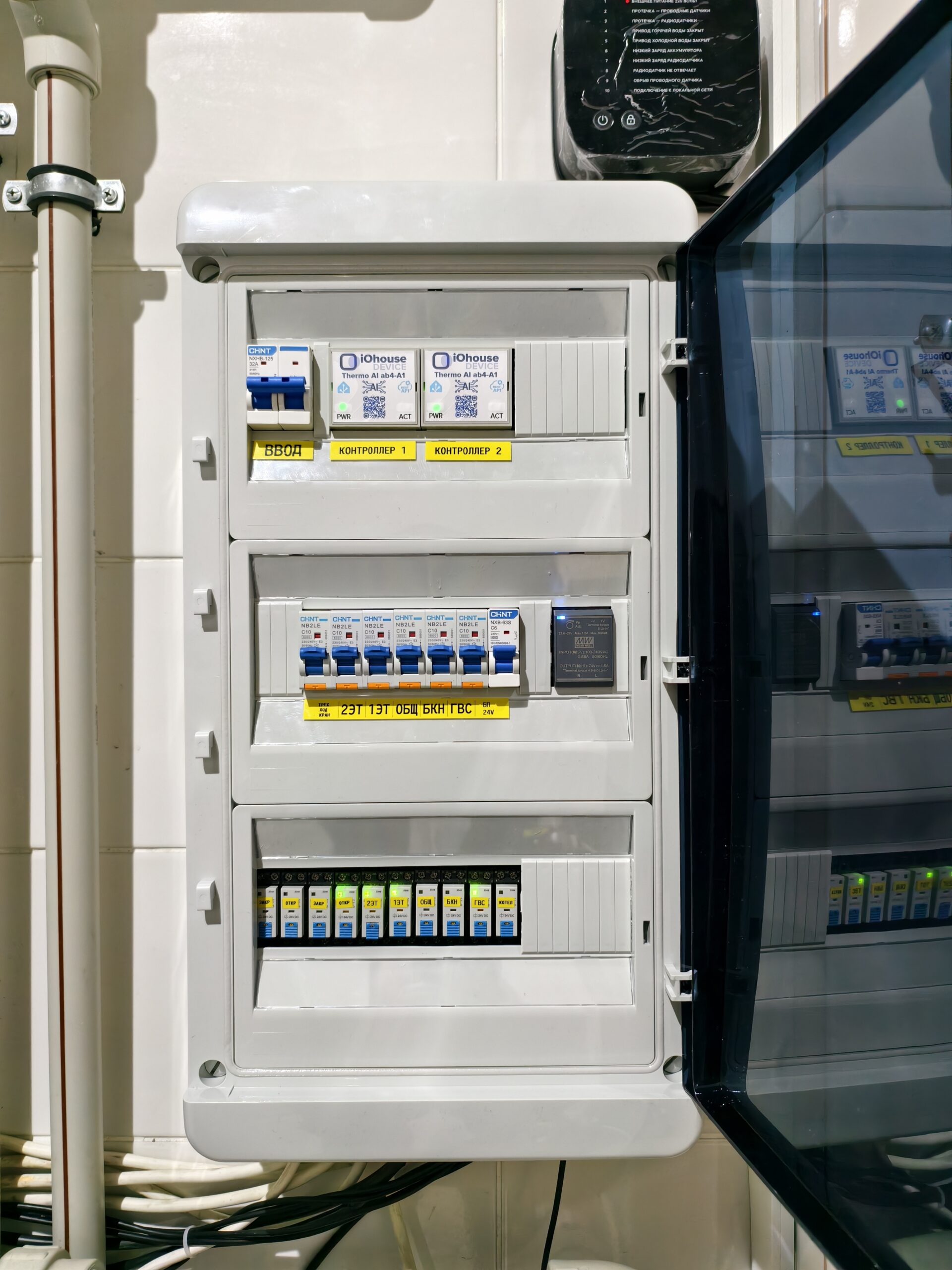

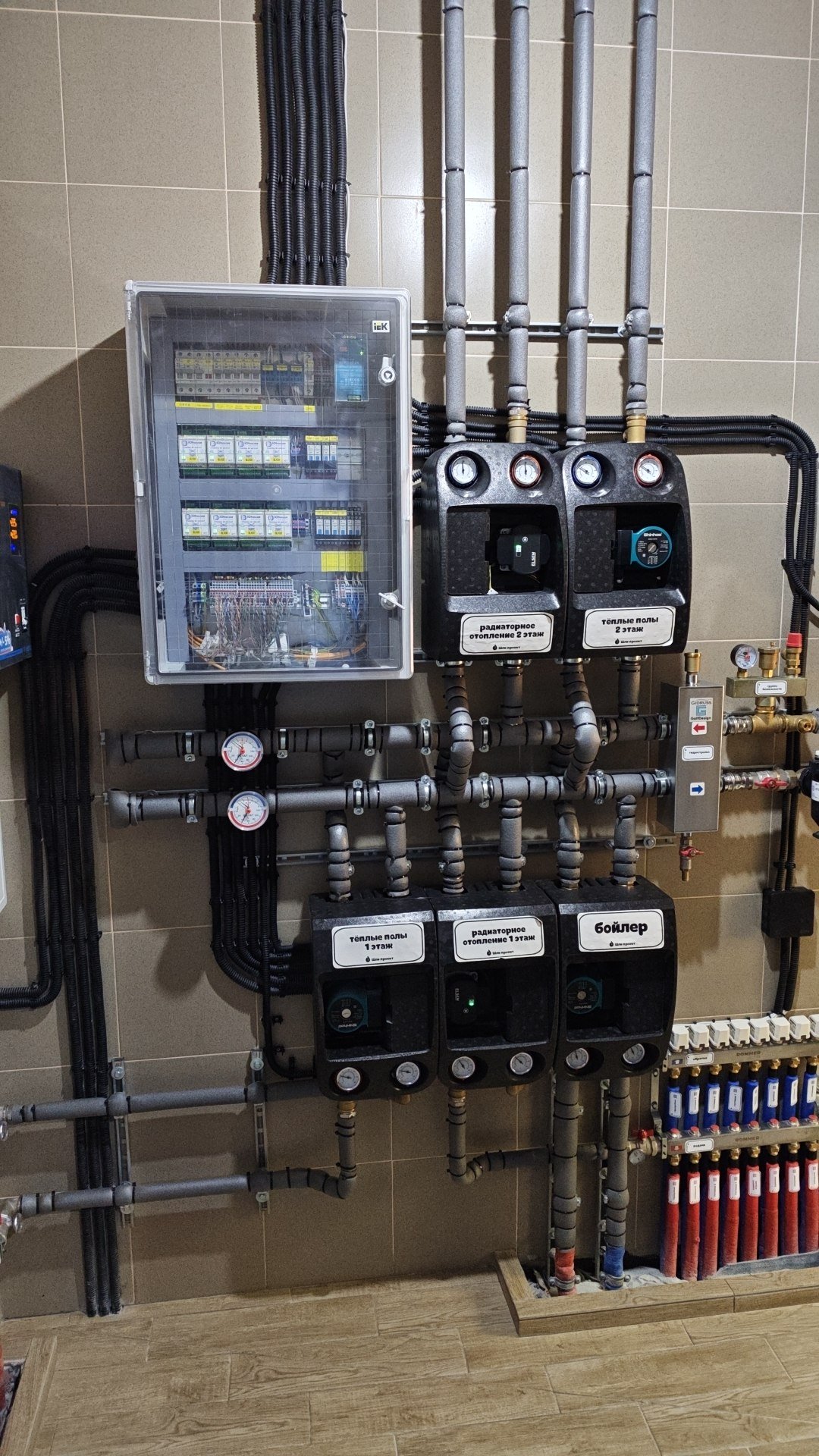

Состав системы и отзыв владельца →Газовый котёл, два контура тёплого пола и бойлер на 150 л. В проекте работают два АБ4, объединённые в сеть.
Посмотреть котельную →Электрокотёл на 9 кВт, 16 радиаторов и раздельное управление насосами. Владелец описывает переход на АБ4 и настройку системы.
Прочитать историю установки →Уже установленные компоненты можно использовать, если они совместимы. В запросе на подбор укажите, что есть в котельной.

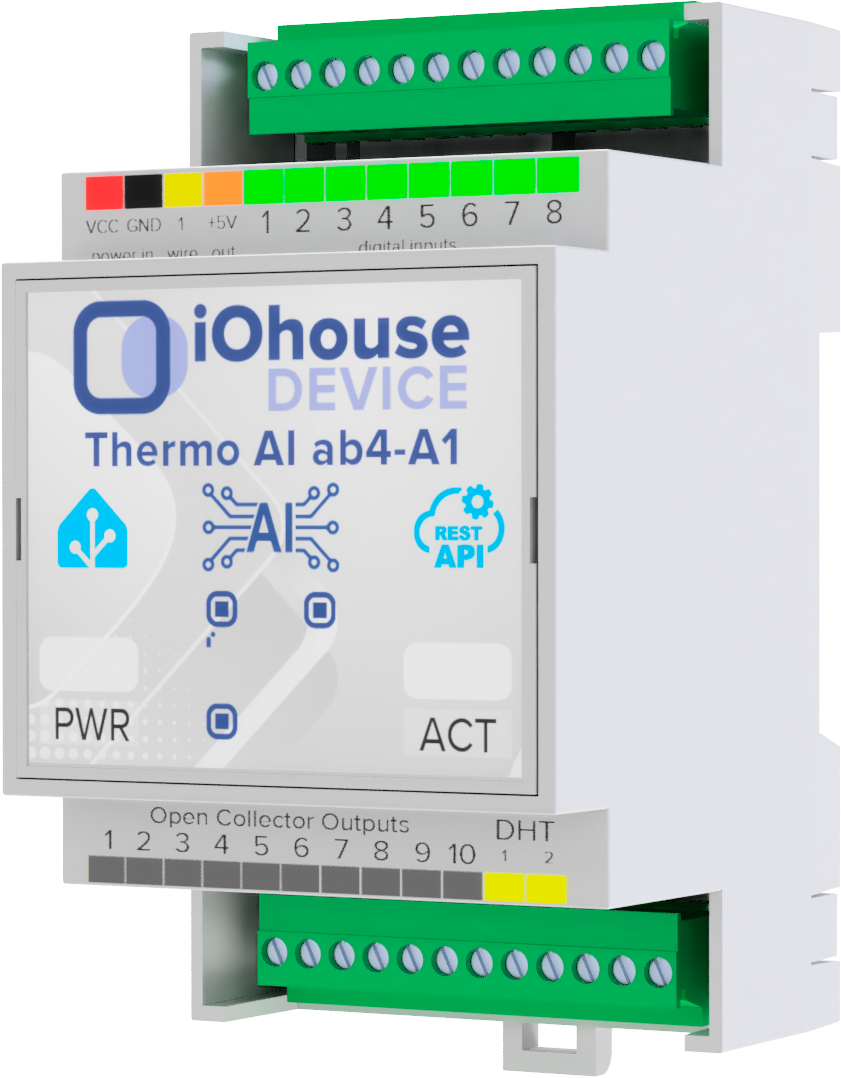

Подобрать состав комплекта →Контроллер занимает 3 модуля на DIN-рейке. Подключение силовых цепей и пусконаладку поручите специалисту, который знаком с вашим отопительным оборудованием.
В документации есть схемы подключения и порядок настройки. Поможем разобраться с конфигурацией до и после покупки.

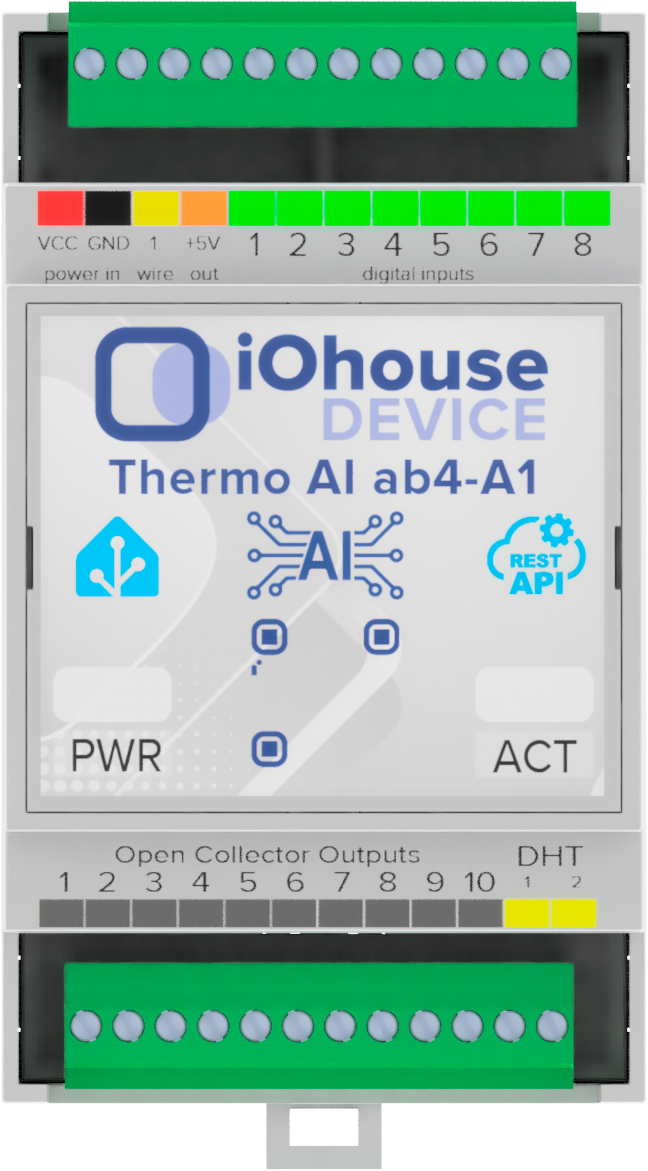

OUT1–OUT9. Одно устройство может занимать несколько выходов. OUT10 используется для питания датчиков.
Включая виртуальные зоны. Число подключаемых нагрузок зависит от свободных выходов и их назначения.
Полный профиль занимает 2 потока, упрощённый — 1. Например, доступны 4 полных профиля или 8 упрощённых.
Расскажите, что хотите контролировать. Достаточно знать, как отапливается дом и в каких комнатах нужна отдельная температура. С подключением и составом комплекта поможем.
На следующем шаге можно уточнить детали. При смене варианта введённые количества сбросятся.
Укажите то, что знаете. Неизвестные количества можно оставить пустыми, если оборудования нет — поставьте 0.
Для расчёта уточните количества выше: одна комната считается одним каналом управления радиаторами и одним каналом пола, если указаны оба вида отопления. Если в комнате несколько независимо управляемых участков, считайте их отдельно. Совместимость приводов и их нагрузку нужно проверить по схеме.
Укажите все дополнительные узлы, в том числе нули. Насос смесителя, насос загрузки бойлера и клапан тепловентилятора уже учтены в своих строках.
По умолчанию выбран полный профиль для радиаторов, пола, смесителей и бойлеров. Он занимает 2 потока ИИ. Упрощённый профиль занимает 1 поток и подходит для быстро реагирующих зон. Выбор зависит от оборудования; уменьшать число контроллеров только сменой профиля не следует.
Котёл и системные насосы исполняют запросы зон без собственного ИИ. Для трёхскоростного тепловентилятора принят упрощённый профиль.
Свободное описание, датчики, ТЭНы, рециркуляция и дополнительные виртуальные зоны в автоматический расчёт не входят.
Отправьте описание — поможем подобрать оборудование и уточнить стоимость.
Мы подготовили текст по вашим ответам. При отправке можно приложить фото котельной или план дома.
Откроется общая группа @iohouse с готовым текстом. Просмотрите его, при необходимости приложите фото щита и нажмите «Отправить» в Telegram. Для личного обращения используйте почту.
Если Telegram не подставил текст, воспользуйтесь почтой или кнопкой копирования ниже.
Датчики и их размещение, совместимость приводов, питание, реле и связь между щитами определяются по вашей системе.
Нумерация OUT — пример назначения в настройках. Силовое подключение выполняется по паспортам и схемам документации.
Для каждого АБ4 учитываются 9 управляющих выходов, 11 логических устройств и 8 потоков ИИ. OUT10 для нагрузки не используется. Основные и сервисные выходы одного узла остаются на одном контроллере. Подбор предлагает допустимое по этим ресурсам распределение; минимальное число контроллеров и работоспособность всей системы требуют уточнения конфигурации.
Для смесителя учтены две команды приводу и его насос; для бойлера — только насос загрузки; для тепловентилятора — три скорости и отдельное ведомое устройство клапана. Электрические ТЭНы, рециркуляция, дополнительные датчики и виртуальные зоны автоматически не добавляются.
Основание: описание АБ4, прошивка 2.0110 и Thermozone AI 4.92.
Запрос можно скопировать и отправить вместе с фото котельной или планом дома.
Не знаете, что установлено? Пришлите фото котельной или план дома на info@iohouse.ru. Поможем разобраться. Можно также задать вопрос в общей группе Telegram.
Нужно знать точную модель и её интерфейс управления. Для входа комнатного термостата используется сухой контакт промежуточного реле. Для OpenTherm нужен совместимый котёл и АБ4 ревизии A2. Укажем подходящий способ при подборе.
Не знаете интерфейс котла? Пришлите фото шильдика по почте.
После активации и настройки локальное регулирование продолжает работать без интернета. Онлайн-доступ нужен для активации лицензии, обновлений, подгрузки оформления веб-интерфейса и удалённых сервисов. Зависимость внешних датчиков от сети учитывается в схеме.
Это зависит от числа независимо управляемых зон, насосов, клапанов и режимов ИИ. Площадь дома сама по себе не определяет количество АБ4. При подборе распределяем выходы и ресурсы между устройствами.
Укажите оборудование в подборе — поможем уточнить количество контроллеров и состав комплекта.
Для локального управления отоплением он не обязателен: у АБ4 есть свой веб-интерфейс. Home Assistant можно подключить для управления и обмена данными в умном доме. Использование локальной интеграции само по себе не требует доступа в интернет.
Да, если подходят их тип, питание и интерфейс. Пришлите маркировку оборудования: сопоставим её со схемой АБ4 и уточним, какие компоненты можно сохранить.
Схемы и инструкции доступны в документации. Вопросы по конфигурации можно задать в Telegram или по почте info@iohouse.ru. Электромонтаж и пусконаладку выполняет специалист на объекте.
Начните с фото щита или схемы котельной: поможем уточнить состав оборудования.
Контроллер АБ4 — от 21 900 ₽. Если конфигурация ещё не определена, начните с описания вашей системы.
