Автоматизация отопления теплого пола: реальный проект бани, гаража и зоны отдыха

Ситуация: на объекте было реализовано отопление теплых полов (зона отдыха, душевая, баня, гараж) через единую систему без возможности гибкого управления. Летом вся система продолжала работать, перегревая помещения и неоправданно расходуя газ. Зимой нельзя было настроить разную температуру для жилой зоны и гаража.

Задача: разделить контуры, сделать управление интеллектуальным, а отопление — сезонным и зональным.

Что было сделано

1. Диагностика тепловизором. С помощью тепловизионного обследования мы определили реальные тепловые зоны, границы петель теплого пола и точки неэффективного прогрева.

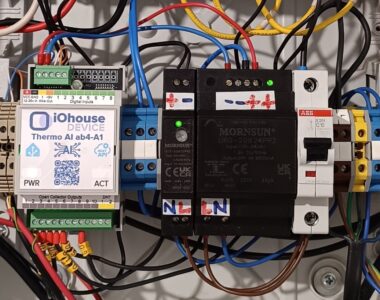

2. Установка контроллера Термохауз ИИ АБ4. Базовый элемент модернизации — климатический контроллер Термохауз ИИ АБ4. Устройство поддерживает до 9 независимых выходов, локальный искусственный интеллект для управления инерционными полами и сетевую координацию.

3. Подбор и монтаж исполнительных устройств и датчиков.

• 6 термоголовок Stout — установлены на каждый контур для независимого регулирования температуры.
• Насос смесительного контура — обеспечивает правильную циркуляцию теплоносителя в системе теплого пола.
• 7 датчиков DS18B20 — один установлен на подающем коллекторе, шесть — на трубах обратки теплого пола. Такое решение принято, потому что не было технической возможности заложить датчики непосредственно в тело пола. Контроль по обратке в данном случае — самый точный способ управления.

1. Разделение контуров. Каждый контур (гараж, зона отдыха, парная, душевая, мойка, су) получил собственное управление через отдельную термоголовку Stout и контроль температуры на обратном трубопроводе.

2. Настройка сезонных сценариев. Система работает в двух режимах:

• Зимой — полноценный прогрев всех зон, включая гараж.
• Летом — только местный подогрев пола в душевой, су и предбаннике.

Как это работает сейчас

Контроллер Термохауз ИИ АБ4 управляет каждым контуром как независимым устройством:

• пол в душевой греется только по расписанию или датчику влажности;
• гараж получает плюсовую температуру в морозы, а в межсезонье отключается;
• зона отдыха поддерживает комфорт без перегрева.

Насос смесительного контура и термоголовки Stout работают согласованно. Контроллер анализирует данные с семи датчиков DS18B20 (подача и обратки) и точно дозирует тепло в каждую зону. Датчики на обратке позволяют корректно оценивать, сколько тепла реально отдал пол, и избегать перегрева даже без встроенных в стяжку датчиков.

Встроенный искусственный интеллект анализирует инерцию пола: он заранее снижает мощность, чтобы не возникало перегрева после достижения заданной температуры.

Главный результат

• Экономия газа. Летом пол греется только там, где это действительно нужно.
• Плавная работа. Искусственный интеллект исключает постоянные включения и отключения.
• Ошибка проекта исправлена. Тепловизор подтвердил — все зоны управляются отдельно.
• Точный контроль. 7 датчиков DS18B20 дают полную картину температуры теплоносителя на подаче и обратке каждого контура.
• Надёжные исполнительные механизмы. Термоголовки Stout и насос смесительного контура обеспечивают точное дозирование тепла.
• Удобство управления. Настройка через веб-интерфейс или Home Assistant.

Раньше система грелась летом бессмысленно, а зимой работала грубо. Теперь — умная зональная автоматизация, при которой вы платите только за реально необходимое тепло.

🔗 Подробнее о контроллере: Термохауз ИИ АБ4

Планы развития

На этом же объекте в ближайшее время планируется расширение системы — управление температурой бассейна. Контроллер Термохауз ИИ АБ4 позволяет подключать дополнительные датчики и выходы, поэтому добавление подогрева воды и автоматики фильтрации станет следующим логичным шагом.

Нужно так же на вашем объекте? Проведём тепловизионную диагностику, спроектируем разделение контуров и настроим интеллектуальное отопление без лишних затрат.
