Трёхходовой клапан для отопления — ключевой элемент систем водяного отопления, позволяющий распределять или смешивать потоки теплоносителя. Он обеспечивает комфортную температуру в тёплых полах, бойлере косвенного нагрева и других контурах. В этой статье разберём устройство, принцип работы, схемы подключения и как правильно выбрать трёхходовой клапан.
Зачем нужен трёхходовой клапан в системе отопления?
Газовый котёл выдаёт высокую температуру теплоносителя (60–80 °C), а для тёплого пола или бойлера требуется более низкая (35–45 °C). Прямое подключение приведёт к перегреву и поломке. Трёхходовой клапан решает эту задачу, смешивая горячую воду с обраткой или переключая поток между контурами.
Основные задачи:
- Снижение температуры подачи для тёплого пола.
- Приоритет ГВС — переключение на бойлер косвенного нагрева.
- Регулировка температуры в зависимости от улицы (с погодозависимой автоматикой).

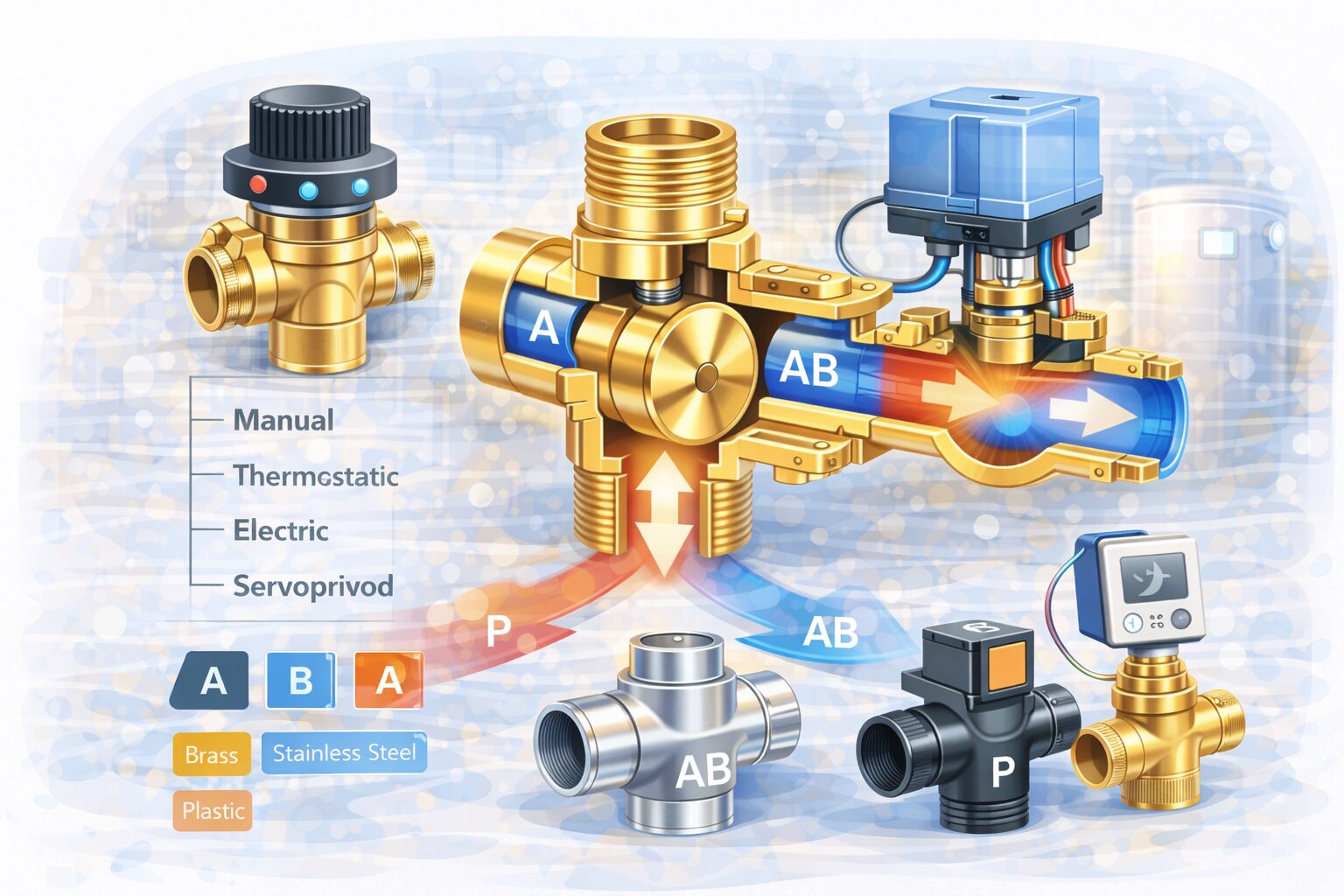

Устройство трёхходового клапана
Устройство трёхходового клапана
Классический трёхходовой клапан имеет три патрубка: два входа и один выход (или наоборот). Внутри — затвор (шаровой или седельный), который поворачивается и регулирует соотношение потоков.
Основные компоненты:
- Корпус — из латуни, нержавеющей стали или пластика.
- Затвор — управляет потоками (ручной или с приводом).
- Привод — ручной, термостатический или электрический (сервопривод).
- Маркировка — обозначения A, B, AB, P — помогают при монтаже.
Виды трёхходовых клапанов
| Тип | Особенности | Где применяется |
|---|---|---|
| Смесительный | Смешивает два потока в один (например, подачу и обратку). | Тёплый пол, низкотемпературные контуры. |
| Переключающий | Переключает поток между двумя контурами (например, радиаторы ↔ бойлер). | Приоритет ГВС, резервные котлы. |
| С термоголовкой | Автоматически регулирует температуру по датчику. | Упрощённые системы без контроллера. |
| С сервоприводом | Управляется сигналом 0–10 В, 24 В или по шине (E-BUS, Modbus). | Интеграция с умным домом, Home Assistant, погодозависимой автоматикой. |

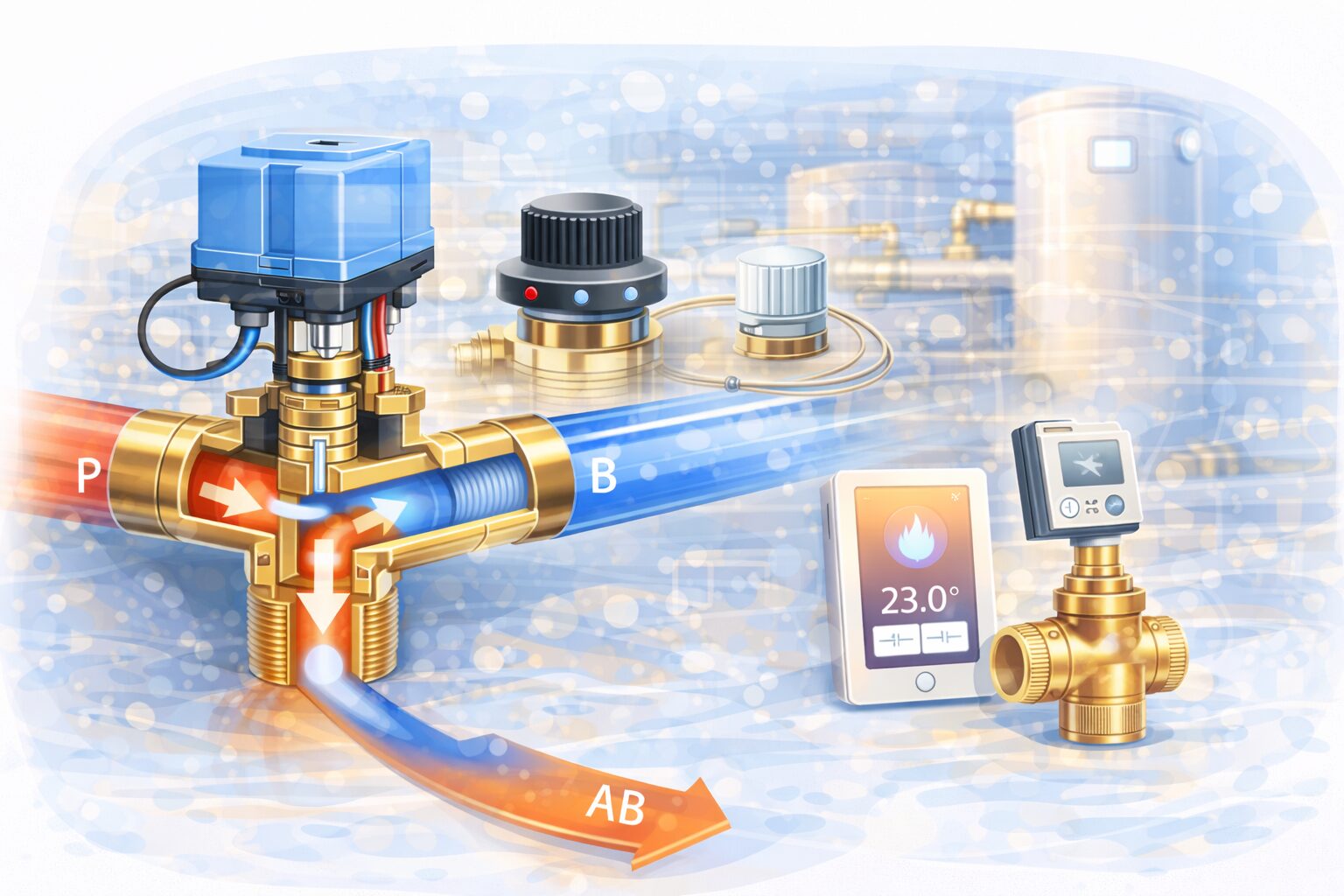

Принцип работы трёхходового клапана
Принцип работы трёхходового клапана
В смесительном режиме:
- Горячий теплоноситель поступает на вход P.
- Остывшая вода с обратки — на вход B.
- Клапан частично открывает оба канала, смешивая потоки.
- На выход AB поступает вода нужной температуры.
Чем больше открыт канал B — тем холоднее выход. Управление может быть ручным, термостатическим или через сервопривод.
Схемы подключения
1. Смесительный узел для тёплого пола
Клапан подмешивает остывшую воду к подаче, снижая температуру до 35–45 °C. Обязательно наличие циркуляционного насоса.
2. Приоритет ГВС (бойлер косвенного нагрева)
Когда нужна горячая вода, клапан переключает весь поток на бойлер. После нагрева — возвращается к отоплению.
3. Управление через термостат Thermozone AB4
Для точного и надёжного управления трёхходовым клапаном с сервоприводом отлично подходит термостат Thermozone AB4. Он поддерживает до 4 зон отопления и имеет транзисторные выходы 24 В, которые управляют промежуточными реле для контроля вращения привода клапана.
Пример использования:
- Контур тёплого пола в ванной подключён к трёхходовому клапану с сервоприводом.
- Thermozone AB4 получает данные с датчика температуры пола.
- При достижении заданной температуры — подаёт сигнал на закрытие клапана.
- Приоритет ГВС работает автоматически.
Такое решение обеспечивает не только комфорт, но и экономию энергии. А благодаря интеграции с системой iOhouse, все параметры можно контролировать удалённо — через облако или мобильное приложение.
4. Интеграция с умным домом
Сервопривод управляется комнатным термостатом или Home Assistant. Можно реализовать зонное отопление и экономию газа.
Как выбрать трёхходовой клапан?
- Тип — смесительный или переключающий (зависит от задачи).
- Диаметр — чаще всего 3/4″ или 1″. Должен соответствовать трубам.
- Kvs — пропускная способность. Чем выше — тем больше поток.
- Материал корпуса — латунь (стандарт), нержавейка (для агрессивных сред).
- Тип управления — ручной, термостатический, электропривод (24 В, 230 В).
- Бренд — Esbe, Danfoss, Honeywell, Valtec, Stout.
Для автоматики лучше выбирать клапаны с сервоприводом и возможностью подключения к контроллеру.
Практические советы
- Устанавливайте клапан после насоса, чтобы избежать завоздушивания.
- Соблюдайте направление потока (стрелка на корпусе).
- Для тёплого пола используйте насосно-смесительный узел — это надёжнее.
- Проверяйте герметичность перед запуском системы.
- Не забывайте про фильтр-грязевик — он продлит жизнь клапану.
Рекомендуемое оборудование
Для полноценной и умной работы трёхходового клапана рекомендуем следующие устройства от IoHouse:
- Thermozone AB4 — термостат для управления до 4 зон отопления. Подходит для точного контроля температуры в каждом контуре.
- DS18B20 — цифровой датчик температуры в защитной гильзе. Используется для измерения температуры подачи, обратки или поверхности пола.
Все устройства легко интегрируются в единую систему и управляются централизованно — через веб-интерфейс контроллера.
Часто задаваемые вопросы
Чем отличается двухходовой клапан от трёхходового?
Двухходовой просто открывает или закрывает поток. Трёхходовой может смешивать два потока или переключать между ними — это важно для регулирования температуры.
Нужен ли трёхходовой клапан в системе с конденсационным котлом?
Да, особенно если есть тёплый пол или бойлер. Котёл сам не может снизить температуру до нужного уровня — клапан берёт эту задачу на себя.
Можно ли установить трёхходовой клапан своими руками?
Да, при наличии опыта пайки и понимания гидравлики. Но для сложных схем (с автоматикой) лучше пригласить специалиста.
Заключение
Трёхходовой клапан — «мозг» распределения тепла в доме. Правильно выбранный и установленный клапан обеспечит комфорт, снизит расход газа и продлит срок службы оборудования. Выбирайте по задаче: смесительный — для тёплого пола, переключающий — для приоритета ГВС. А интеграция с умным домом сделает отопление по-настоящему умным.
