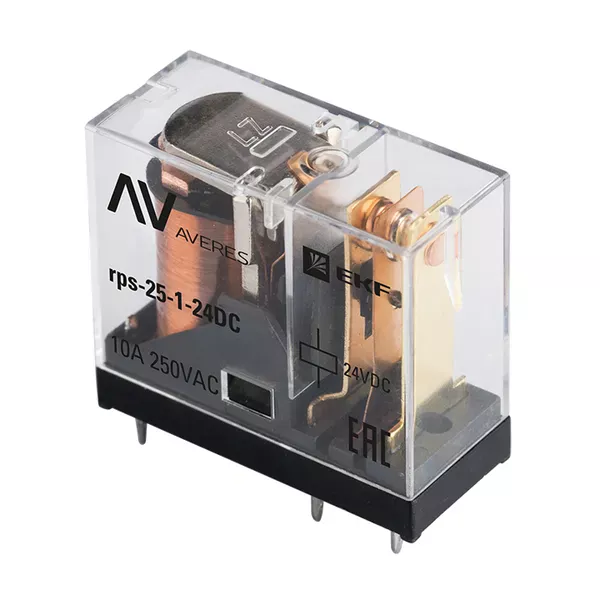

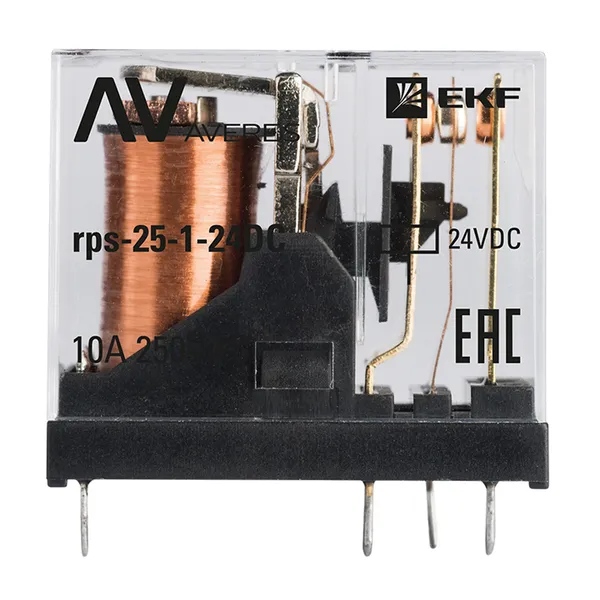

Промежуточное реле 24В, 1СО, 10А, в сборе с колодкой и индикатором
950,00₽

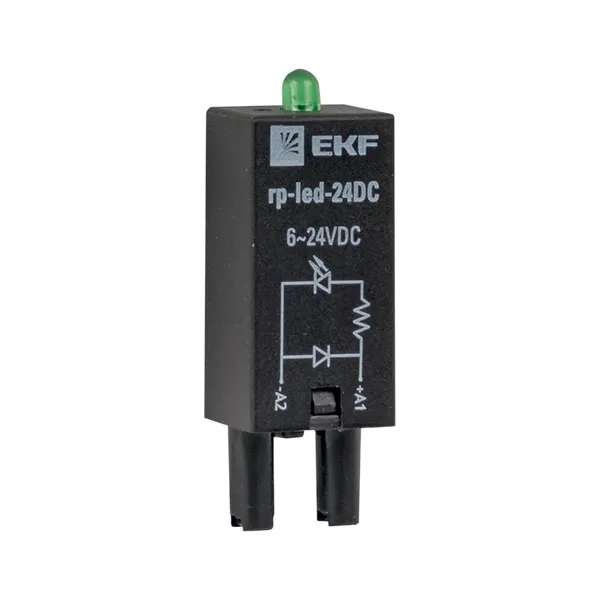

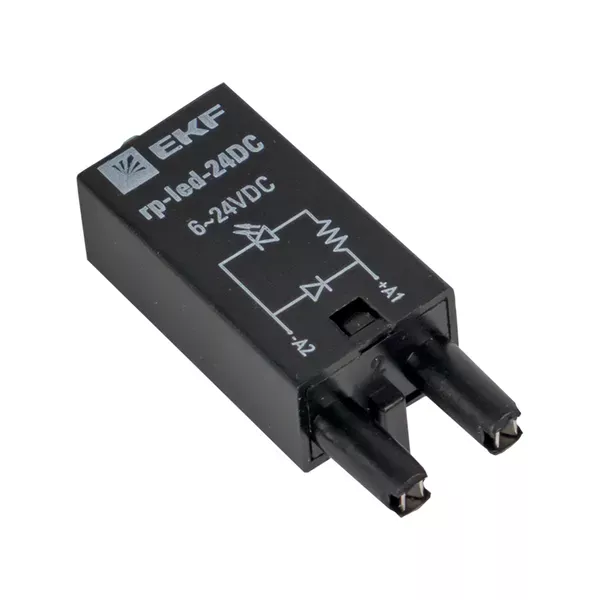

Компактный релейный модуль на DIN-рейку с управляющим напряжением 24 В (DC) — это надежное решение для автоматизации и управления силовыми цепями. Устройство оснащено встроенным светодиодным индикатором с защитой от ошибочной смены полюсов и одним перекидным контактом (1СО) из износостойкого сплава AgSnO2, который рассчитан на коммутацию нагрузки до 10 А при 220 В переменного тока. Обратите внимание: при монтаже необходимо строго соблюдать полярность подключения, где клемма А1 — это плюс (+), а клемма А2 — минус (-).
Промежуточное реле 24 В DC в сборе применяется в котельных для управления циркуляционными насосами и другим оборудованием по сигналу «сухого контакта» от котла, термостата или контроллера. Реле обеспечивает гальваническую развязку между автоматикой и силовой цепью насоса, устанавливается на DIN-рейку и имеет светодиодную индикацию срабатывания.
Подходит для большинства циркуляционных насосов отопления и ГВС.
Основное:
- катушка: 24 В DC
- контакты: 1 переключающий (NO/NC)
- ток нагрузки: до 10 А
- монтаж: DIN-рейка 35 мм
- есть LED-индикатор
Как используется в котельной
- котёл или контроллер замыкает сухой контакт;
- на катушку реле подаётся 24 В;
- реле включает питание циркуляционного насоса 220 В;
- автоматика и насос электрически разделены.
Пример схемы подключения насоса через «сухой контакт»
Важно при монтаже
⚠️ Напряжение катушки — строго 24 В DC (+10%)
⚠️ Не подключать насос напрямую к выходу котла — только через реле
⚠️ Для насосов с большим пусковым током рекомендуется запас по току контактов
Детали
| Вес | 0,75 кг |
|---|---|
| Габариты | 6 × 2 × 10 см |
| Тип реле | Промежуточное |
| Контакты реле | 1 СО |
| Материал контакта | AgSnO2 |
| Управляющее напряжение | 24 VDC |
| Номин. ток, А | 10 |
| Монтаж | DIN-рейка |
