Подключение конкретных устройств, схемы

1. Информация о входах и выходах контроллера Термохауз ИИ АБ4

Контроллер Термохауз ИИ АБ4 подключается только к сети постоянного тока 24 В с допустимыми пределами от 9 В до 35 В.

В целях обеспечения повышенной надёжности устройство оснащено 9 транзисторными выходами типа «открытый коллектор» — это исключает механический износ (в сравнении с релейными выходами). Десятый выход зарезервирован под стабилизированное питание датчиков.

Один транзисторный выход поддерживает работу до 1,5 А при напряжении до 60 В постоянного тока в нормальном режиме. Все выходы имеют полярность GND (общий минус).

2. Общие положения для подключения контроллера

Общие рекомендации по подключению контроллера

  • Все операции по подключению или отключению выполняйте только при выключенном контроллере.

  • Исключение: допускается «горячая» замена датчиков 1-Wire, однако это может выполнять только квалифицированный специалист, который понимает все особенности и риски работы с шиной в режиме «онлайн».

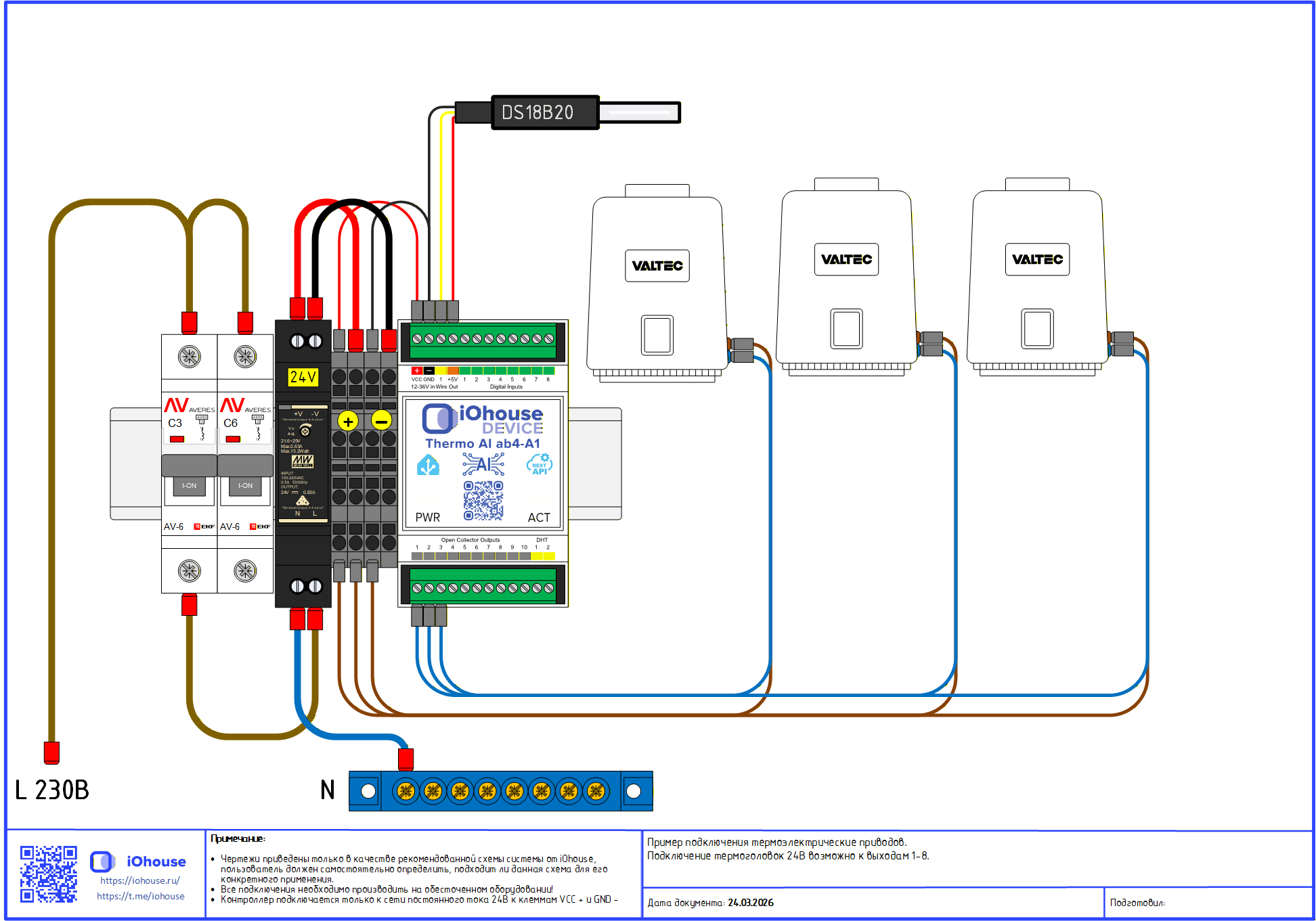

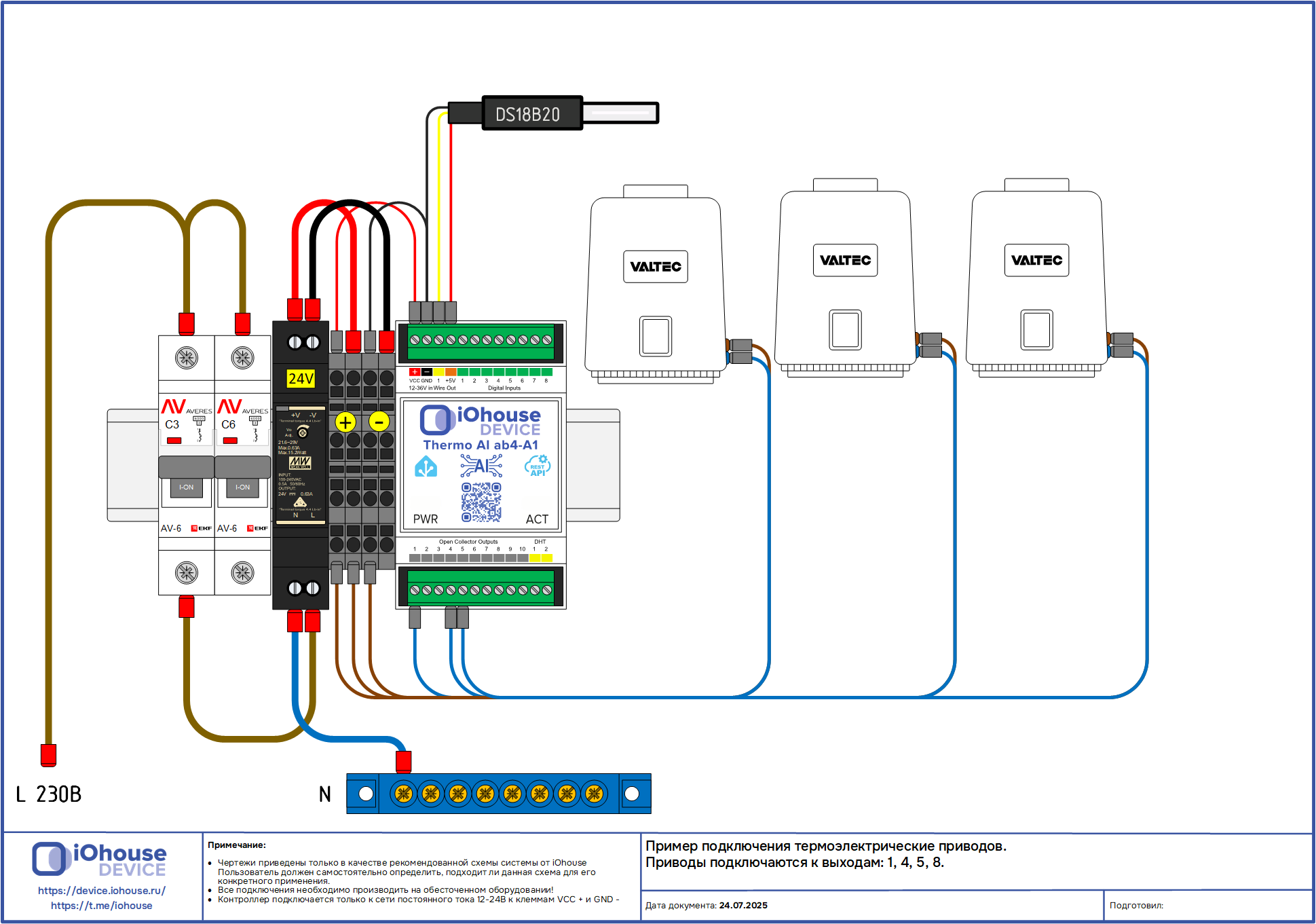

2.1 Пример подключения термоэлектрические приводов.

Подключение питания и приводов к контроллеру

  • Питание контроллера подается от источника постоянного тока 24 В DC:

    • VCC + — положительный провод (красный)

    • GND — — отрицательный провод (черный)


Подключение приводов

  • Минусовой провод (обычно синий) подключается к нижним клеммам контроллера — выходы 1 – 8.

  • Плюсовой провод (обычно коричневый) подключается к положительной клемме блока питания (VCC+).

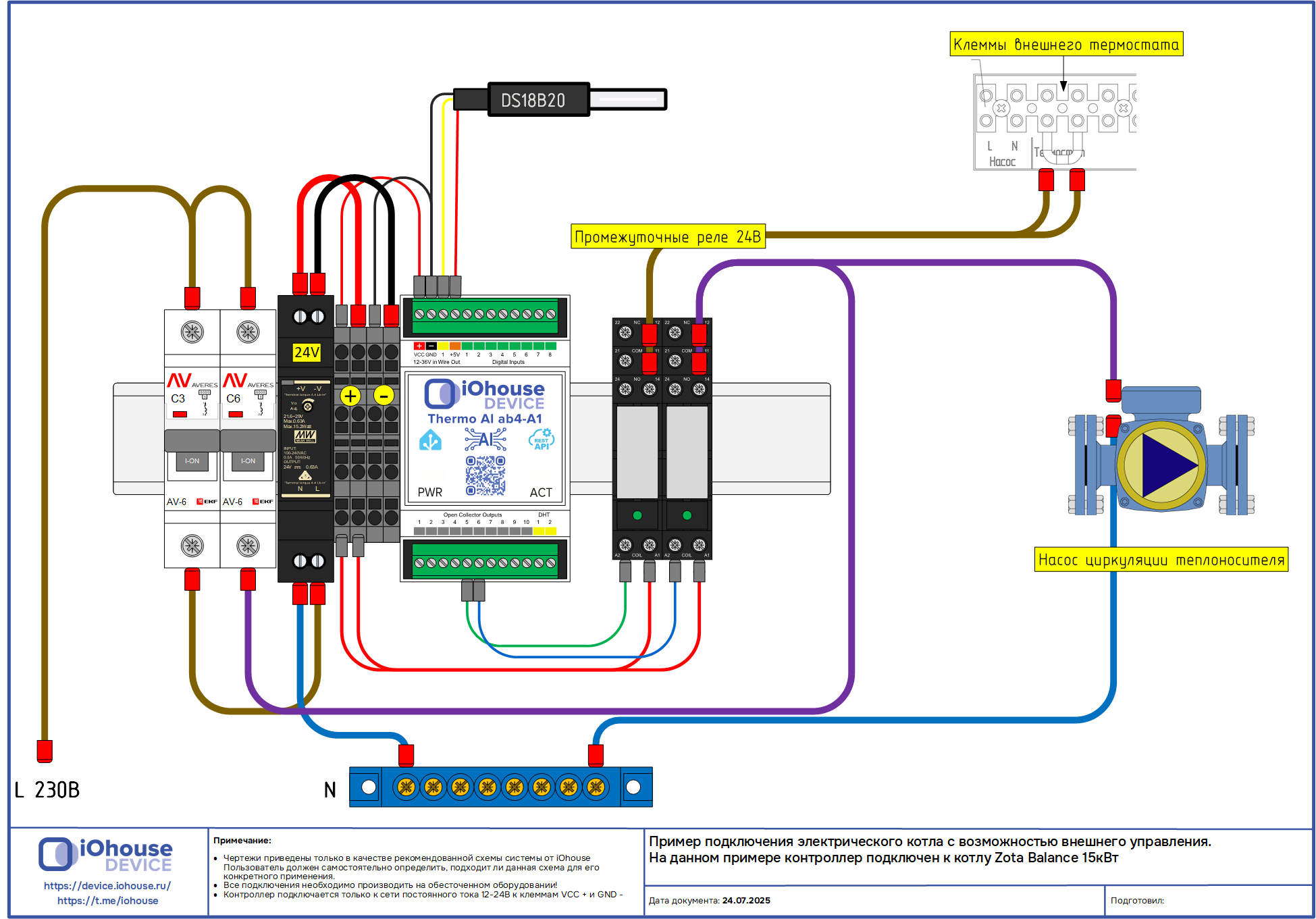

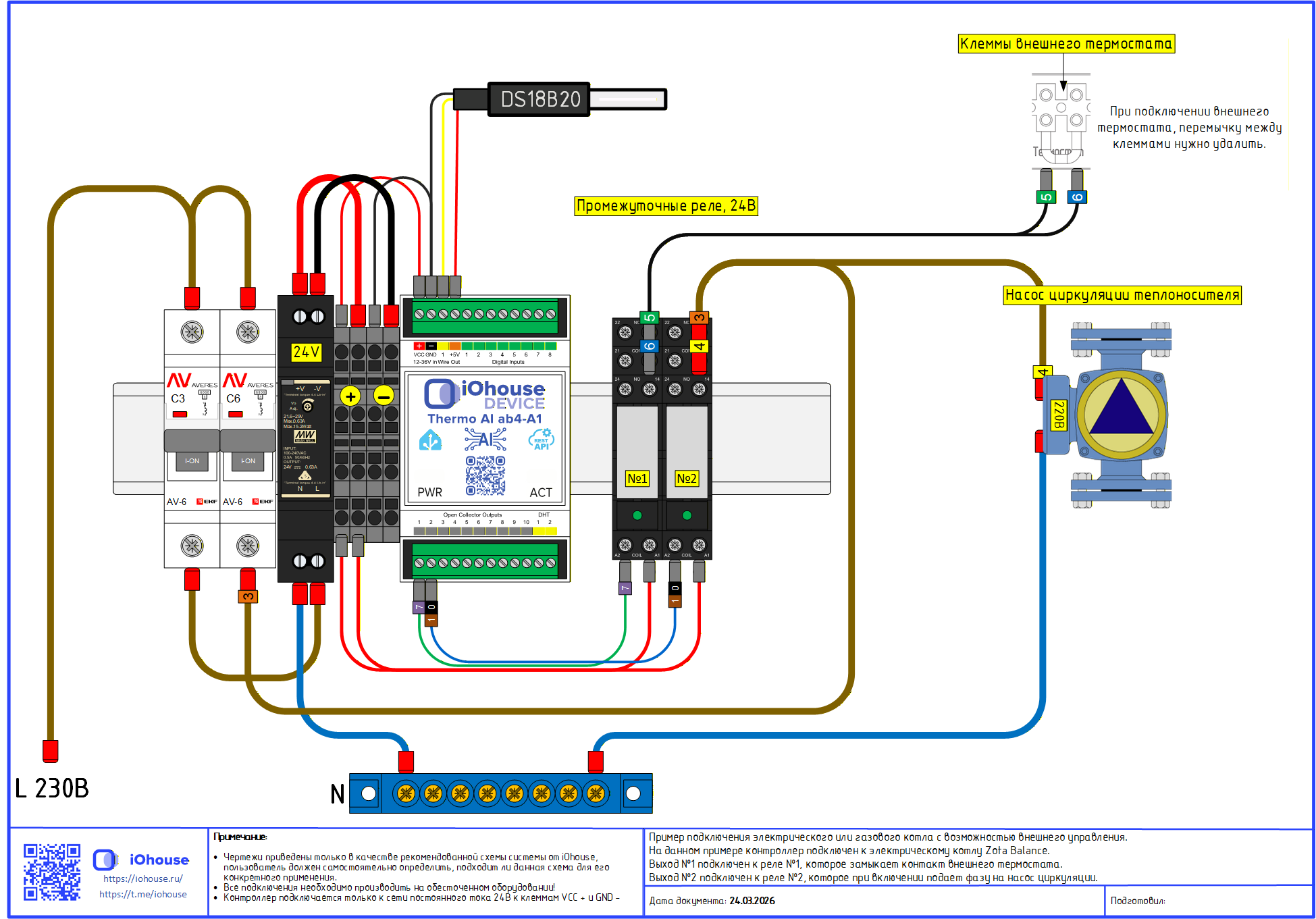

2.2 Пример подключения электрического или газового котла

В данном режиме управление котлом осуществляется по принципу включено/выключено (ON/OFF), без модуляции мощности. Контроллер управляет контактом для подключения внешнего термостата.

Подключение датчика и управления котлом

  • Датчик температуры необходимо установить на подающий или обратный трубопровод — в зависимости от того, какой параметр требуется контролировать.

  • Подключение к котлу:

    • Контакты НО (нормально открытые, NO, СО) промежуточного реле (обычно клеммы 11 и 14) подключаются на клеммную колодку котла, в разъем для внешнего термостата.

    • Штатную перемычку необходимо удалить.

Внимание:

  • При включенном котле на этих клеммах присутствует напряжение 230 В, поэтому строго соблюдайте требования электробезопасности!

  • При таком подключении сохраняется работа штатного термостата котла в аварийном режиме.

  • Котел не будет нагревать воду выше температуры, установленной механическим термостатом на передней панели.

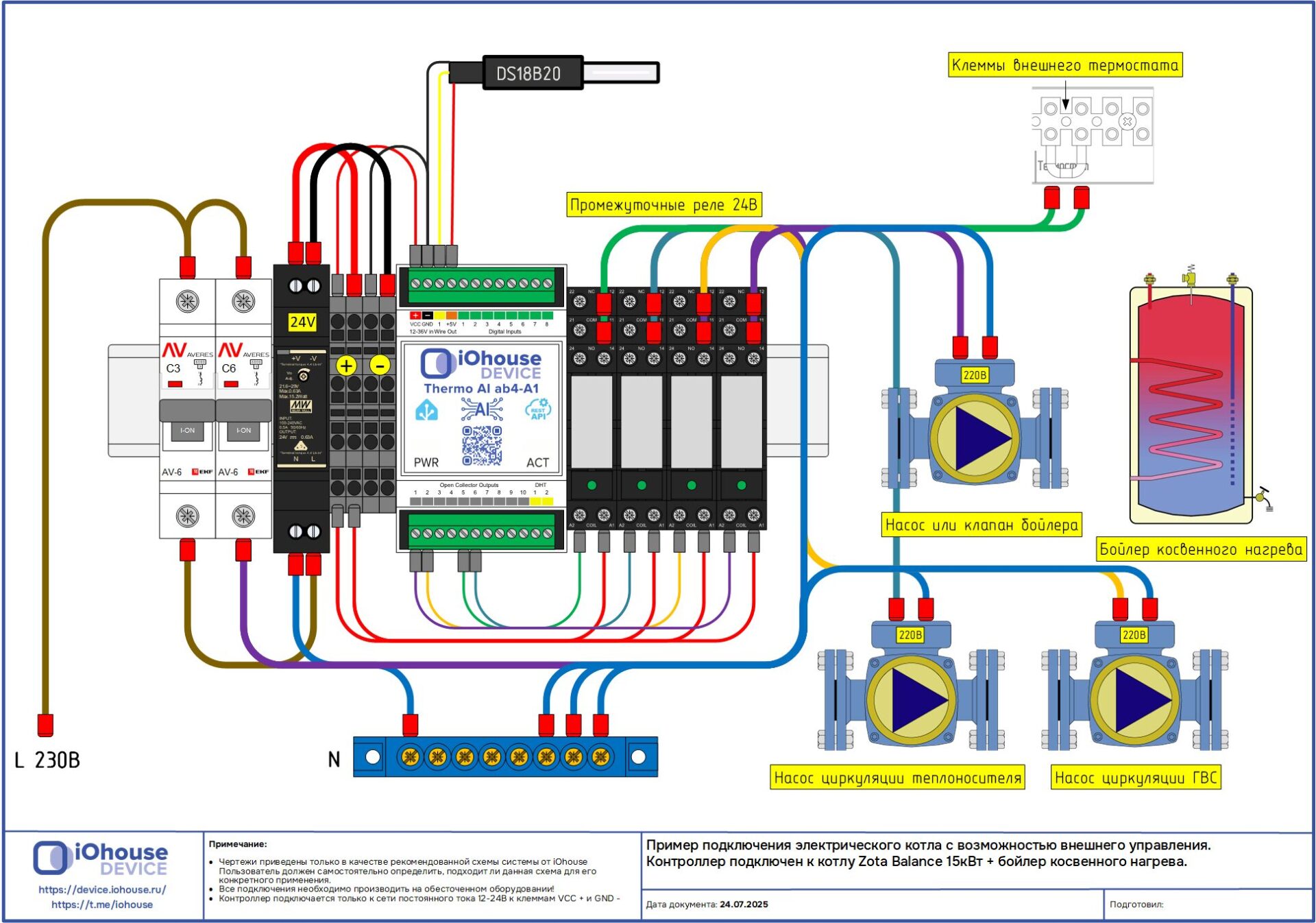

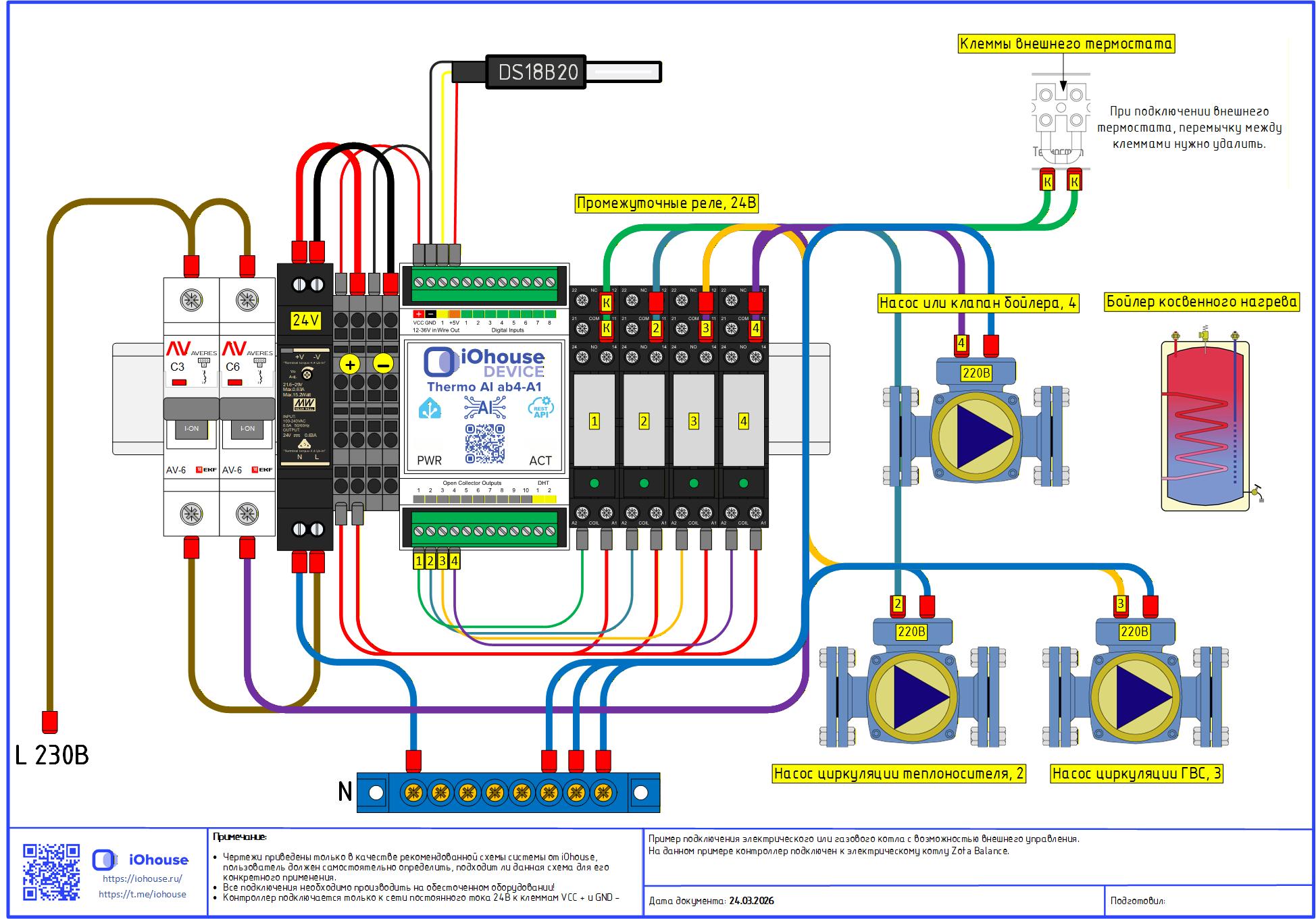

2.3 Пример подключения котла и бойлера косвенного нагрева.

В данном режиме управление котлом осуществляется по принципу включено/выключено (ON/OFF), без модуляции мощности. Контроллер управляет контактом котла для подключения внешнего термостата, а также обеспечивает управление контуром бойлера.

Датчик температуры необходимо установить на подающий либо обратный трубопровод, в зависимости от того, что вы хотите контролировать.

Контакты NO (нормально открытые, обычно это 11 и 14 контакты) с промежуточного реле подключаются на колодку котла, в клемму для внешнего термостата.

Штатную перемычку следует удалить (внимание, при включенном котле на эти контакты подается напряжение 230в.!)

На схеме подключено:

  1. Выход на реле управления «комнатного термостата» котла.
  2. Выход на реле управления насосом циркуляции теплоносителя.
  3. Выход на реле управления циркуляцией ГВС.
  4. Выход на реле управления насосом или клапаном загрузки бойлера.

Внимание!

Для примера все фазные провода подключены к одному автомату.

В реальных условиях лучше разделять каждый потребитель на свой автоматический выключатель.

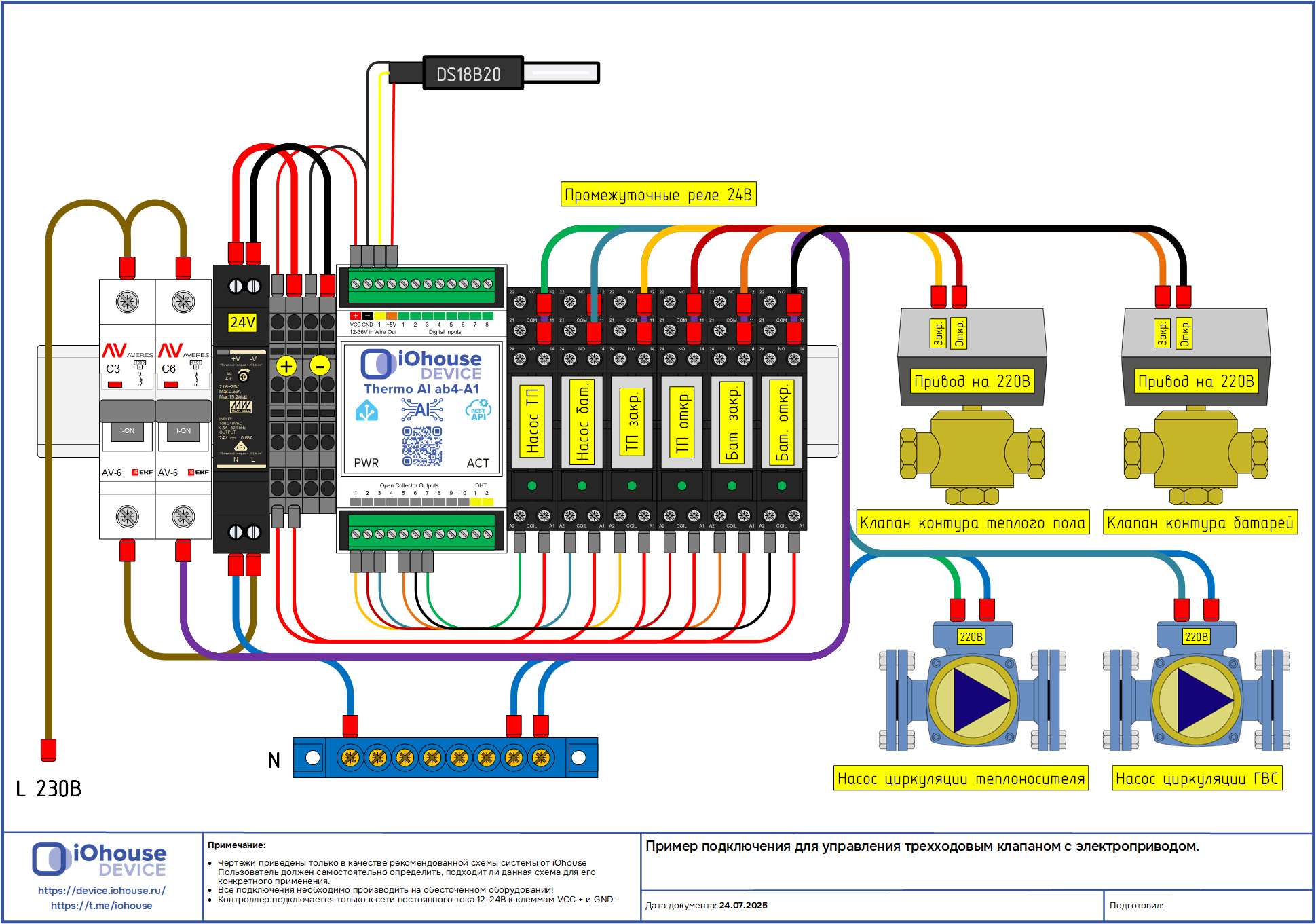

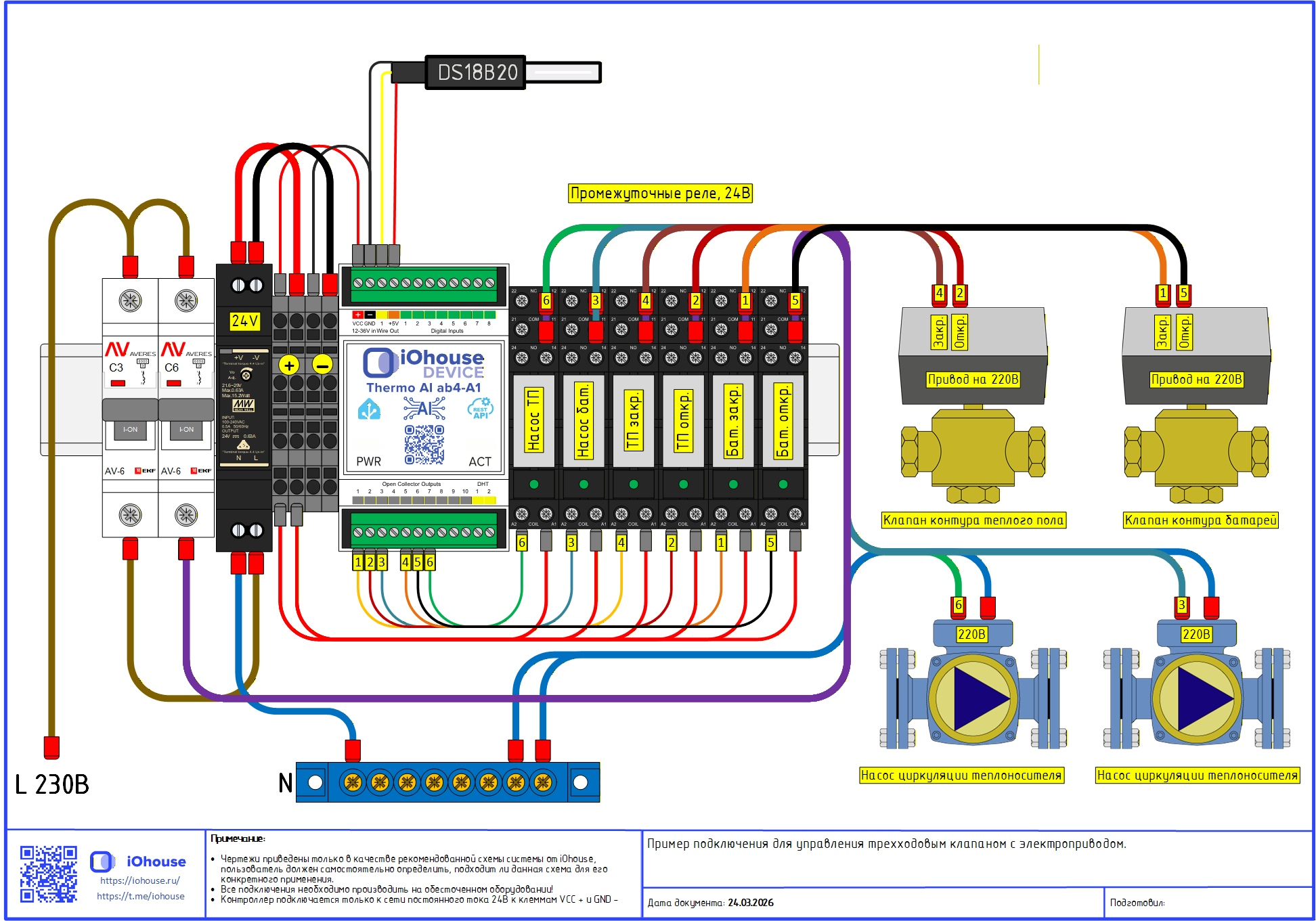

2.4 Пример подключения для управления трехходовым клапаном с электроприводом.

Режим управления — открыть / закрыть, управление насосами смесительных узлов.

Установка датчика

Датчик температуры устанавливается на подающий или обратный трубопровод — в зависимости от того, какой контур требуется контролировать.


Важно: на всех реле фазные провода подключаются к нормально открытым (NO) контактам.


Внимание!

В примере все фазные провода подключены через один автоматический выключатель. В реальной эксплуатации рекомендуется разделять каждый потребитель на отдельный автомат для повышения безопасности и удобства обслуживания.
